• 특수용 콘덴서 (수냉식용)

• 고주파 유도로 장치의 정합회로에 쉽게 사용 할 수 있도록 대용량으로 특수설계 제작된 제품입니다.
  유전체는 Polypropylene Film과 콘덴서 Paper를 조합 사용하였고 무유도 방식의 Aluminium Foil 전극을 사용하였으며 절연유로는 Non PCB유를 함침시켜 전기적으로 안정하며 우수한 특성을 갖고 있습니다.
  냉각방식은 내부 유전체 손실에 의한 발열량을 냉각수가 급속히 흡수 할 수 있도록 설계되어 있습니다.

  유도성 부하가 변화할 경우 회로정합이 용이하도록 적정 용량으로 구분, 인출 애자를 처리 하였습니다.
  Case 재질은 비자성체인 Aluninium을 사용하여 고주파 전계에 의한 유도 손실을 극소화 하였으며 콘덴서 자체손실은 약 0.1% 정도 입니다.
  수온상승은 최대 단기용량 기준(유량 5ℓ/분) 4deg 이하 입니다.
  허용 부하 능력은 정격전압 1.05배 이하(24시간중 1시간 이내) 이며 최대 허용전륜는 정격전류의 1.35배 이하 입니다.
  고주파용 수냉식 콘덴서는 대용량의 Coil 회로에 병렬로 접속되기 대문에 방전저항은 내장하지 않습니다.
  콘덴서를 회로에 재투입 할 경우 콘덴서내의 잔류전압 허용한계는 정격전압의 10% 이내의 DC전압이며 단자부 너트 조임 강도는 200kg·cm 이하 입니다.

• 규격 및 성능

• 설치 장소	옥내용
  주의 사용온도(최소/최대)	0℃ 이상
  냉각수온도	냉각수 출구 온도 45℃이하
  용량허용차	정격용량의 -10 ~ +10% 이내(20℃에서)
  내전압	단자 상호간 정격전압 × 2.15배, 15초

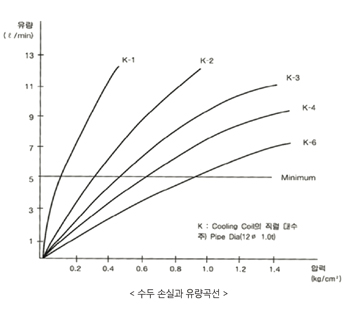

  냉각수유량	5ℓ/분 이상
  냉각수 압력	10kg/㎠
  보안장치	Thermostat(접점용량: 250VAC, 7.5A)
  케이스	Aluminium(무도장품)

• 사용상 주의점

• 콘덴서의 외함이 편측 전극으로 되어 있으므로 설치시에는 필히 절연가대 등을 이용하삽시오.
  콘덴서를 2대 이상 병렬로 설치할 경우 측면 간격은 35mm 이상 유지하십시오.
  냉각수 유량은 5ℓ/분 이상 흘려주십시오.
  영하의 온도에서 콘덴서를 보관 할 경우 동파이프 내의 물을 완전히 제거 하십시오.

•

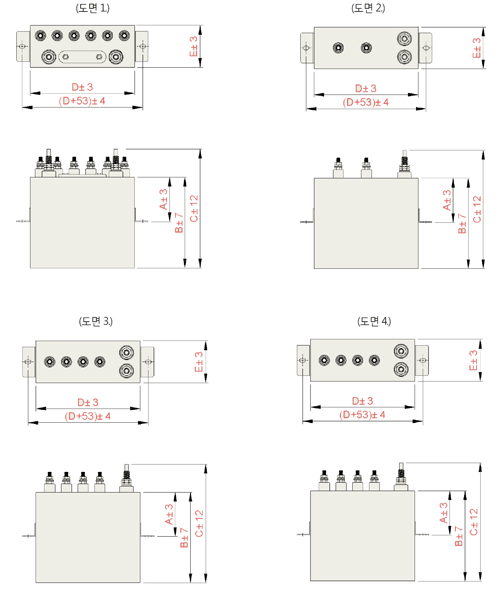

• 제품외형 도면

•

• 수냉식 콘덴서 정격 및 치수
