• 저압 건식 진상용 SH 콘덴서는 전기적인 특성이 우수한 Polypropylene film을 유전체로 하고 절연체로는 Soft Resin을 사용하여 제작한 제품으로 저손실, 발열저감, 누유방지, 방재능력 향상을 달성했습니다.

• 제조 기능 범위

• 	3ø 제품
  정격용량 범위	30 - 850㎌
  	1- 30kvar
  정격전압 범위	220 - 1000V
  주파수	60Hz
  적용규격	KSC 4801, KSC IEC 60831, IEC 60831

• 규격 및 성능

• 설치장소	옥내용
  주의사용온도(최소/최대)	-25℃ /+45℃(24시간 평균 35℃, 1년간 평균25℃이하)
  용량허용치	정격용량의 -5 ~ +10%, 상간 불평형률 108% 이하 (20℃ 에서)
  최대사용전압	정격전압 110% 이하: 24시간 중 12시간 이내
  	정격전압 115% 이하: 24시간 중 30분 이내
  	정격전압 120% 이하: 1개월 중 5분 이내가 2회 이하
  	정격전압 130% 이하: 1개월 중 5분 이내가 2회 이하
  최대사용전류	정격전류의 130%과 전류 허용
  손실	0.15% 이하(정격전압 20℃ 에서)
  내전압, 절연등급	KSC 4801, KSC IEC 60831, IEC 60831 적용
  방전성	방전성능이 있는 제품에 한해 잔류전압이 3분이내 75V이하
  보안성	압력식 보안장치 내장
  함침체	Biodegradable Soft Resin
  케이스	Aluminium(무도장품)

• 삼화 저압건식 제품의 장점
• ■ 자기회복기능(Self-healing)을 통한 장 수명실현
• 열적, 전기적요인으로 인해 유전체 내부에 고장이 발생하였을때 금속증착부분이 비산되면서
  절연층으로 환원되는 자기회복(Self-healing) 능력을 가지고 있어 장거리 수명을 보장할 수 있습니다.
• ■ 함침유 사용 배제
• 함침유 사용을 배제하여 방재성, 방폭성이 요구되는 현장에서 유용하게 적용될 수 있게 하였습니다.
• ■ 친환경 절연체 Soft Resin 적용
• 절연체로 Soft Resin(Non-PCB)을 사용함으로써 환경적인 부분에 크게 이바지 했습니다.
• ■ 압력식 보안장치 내장
• 내부에 고장이 발생하면 전원에서 콘덴서를 분리시키는 보안장치가 내장되어 있어 사고를 예방합니다.
• ■ 유지보수기능 강화
• 콘덴서의 병렬결선을 용의하게 단자를 제작하여 고객의 편의를 극대화 했으며 고장 발생시 고장품만 교체가 가능 하도록 하였습니다.
• ■ 설치 및 접지공사 간소화
• Case 밑 부분에 취부볼트가 부착되어 있어 판넬에 설치가 용의하며 추가적인 접지선 연결이 필요 없습니다.

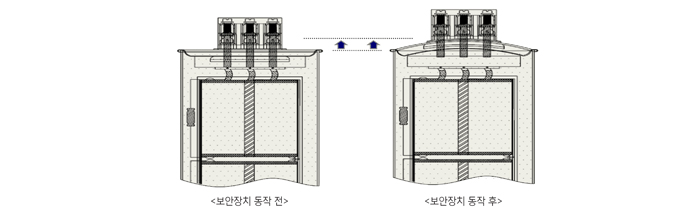

• 압력식 보안장치
• 수명말기에 내부압력이 높아지면서 콘덴서 상부가 팽창하여 전원을 차단시키며 높은 신뢰도를 가지고 있습니다.
•
• 설치시 주의사항
• ■ 인출선은 연선을 사용하시고 정력전류의 1.5배 정도의 전류를 흘릴 수 잇는 Cable을 사용하십시오
  ■ 반드시 2차 사고를 방지할 수 있는 전용의 차단기를 시설하십시오
  ■ 콘덴서 운전주위온도는 Max 45℃을 넘지 않도록 판넬에 배기팬과 같은 환기시설을 설치하십시오
  ■ 병렬 결선시 제품 간격은 50mm 이상이 되도록 하며 동봉되어 있는 너트를 이용해 수직으로 설치 하십시오

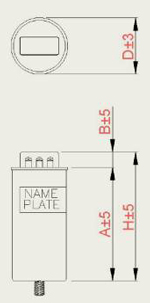

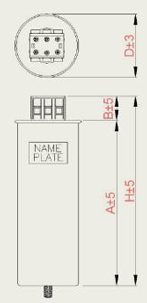

• <도면 1>	<도면 2>	<개별인출>	<집중인출>
  		병렬로 결선한 콘덴서 정력전류의 합계가 50A 초과이면 개별인출과 같이, 50A 이하이면 집중인출과 같이 결선 할 것. 예) 440V 30P 60HZ 12.5kvar 3대 병렬결선 : 정격전류 16.4A × 3병렬 = 49.2A : 집중인출과 같이 결선
