• 적용

• 대다수의 송/변전 및 배전선으로의 부하는 유도성 부하이며, 이러한 유도성 성분은 계통의 역률을 지상으로 만드는 무효전력을 발생시킵니다. 지상 무효전력은 전압강하, 계통 손실 증대, 전류 증가등을 유발시키며, 역률이 감소하면 할 수록 게통의 전력품질을 더욱 더 악화되게 됩니다.
  이러한 전력품질 문제를 해결하기 위한 가장 일반적인 방법은 전력용 콘덴서를 사용하는 것입니다. 그러나 계통에 콘덴서를 사용하는 경우, 콘덴서 개폐시 돌입전류, 고조파 계통에 콘덴서를 사용하는 경우, 콘덴서 개폐 시의 돌입전류, 고조파 확대, 경부하 시의 과전압 등의 문제가 발생 할 수 있습니다. 직렬리액터의 사용은 상기와 같이, 콘덴서 설치로 인해 발생되는 문제들을 해결하기 위한 손쉬운 해결책을 제공합니다.

• 설치시 이점

• 직렬리액터 설치 시 다음의 효과를 얻을 수 있습니다.
• ● 전압/전류 파형의 왜곡 감소
• ● 콘덴서로 유입되는 고조파 성분 억제
• ● 콘덴서 개폐 시의 돌입전류 저감
• ● 콘덴서 개폐 시의 재점호 방지

• 성능

• 형태	건식	유입식
  설치	옥내	옥내/외
  온도종별	-20℃~40℃	-20℃~40℃
  최대허용전압	정격전압의 110%	정격전압의 110%
  최대허용전류	정격전류의 120%(고조파 성분 포함)	정격전류의 120%(고조파 성분 포함)
  순간 과전류	정격전류의 25배, 2초간	정격전류의 25배, 2초간
  온도 상승	70℃(E)/75℃(B)/95℃(F)/120℃(H)	50℃(권선부)/55℃(오일부)
  적용규격	KS C 4806	KS C 4806

• 절연 강도

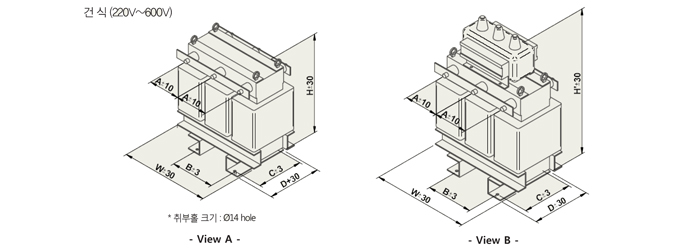

• 외형 및 치수
•

• 회로전압	정격용량	뱅크용량	치수[mm]						그림	중량	W/DC
  [V]	[kvar]	[kvar]	H	W	D	A	B	C		[Kg]	H′	D′
  200 ~ 600	0.6	10	290	300	200	90	260	125	A	19	390	260
  	0.9	15	290	300	200	90	260	125		20	390	260
  	1.2	20	300	300	200	90	260	125		22	400	260
  	1.5	25	300	300	200	90	260	125		25	400	260
  	1.8	30	300	300	200	90	260	125		26	400	260
  	2.4	40	300	350	200	90	260	125		32	400	260
  	3	50	300	350	200	100	320	125		34	400	260
  	4.5	75	370	350	220	100	320	150		50	470	260
  	6	100	370	380	220	120	340	150		65	470	260
  	9	150	385	400	220	120	360	150		80	485	270
  	12	200	430	450	220	130	400	175		100	530	280
  	15	250	400	450	300	130	400	175		115	500	280
  	18	300	500	500	300	150	460	175		125	560	280
  	24	400	550	550	300	180	500	200		160	610	450
  	30	500	550	600	300	180	500	200		200	600	450

• 외형 및 치수

• 회로전압	정격용량	뱅크용량	치수[mm]						그림	중량	W/DC	그림
  [V]	[kvar]	[kvar]	H	W	D	A	B	C		[Kg]	H′
  2400 ~ 7200	1.8	30	380	450	320	130	260	225	A	50	670	B
  	3	50	410	450	330	130	260	225		60	670
  	4.5	75	430	500	330	130	260	125		70	670
  	6	100	460	500	340	130	260	225		80	700
  	9	150	480	500	350	130	260	225		100	700
  	12	200	490	550	350	150	260	225		120	700
  	15	250	500	550	360	150	260	225		150	720
  	18	300	500	550	370	150	260	225		160	735
  	21	350	510	550	370	150	260	225		170	770
  	24	400	570	600	380	170	360	250		180	770
  	30	500	580	600	380	170	360	250		220	780
  	36	600	600	600	380	170	360	250		240	800
  	42	700	620	650	400	180	400	300		280	820
  	45	750	630	650	400	180	400	300		300	820
  	48	800	660	650	400	180	400	300		320	820
  	54	900	680	700	430	200	400	300		350	880
  	60	1000	680	700	430	200	400	300		400	880
  	72	1200	680	800	430	250	460	300		420	880
  	90	1500	770	850	470	250	460	300		550	920

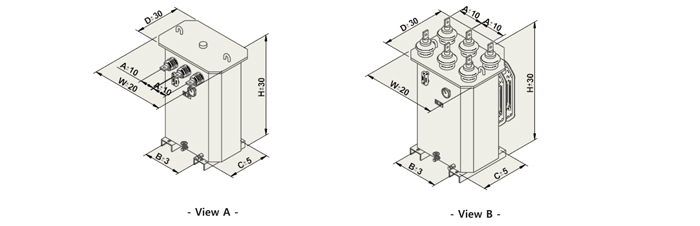

• 외형 및 치수
•

• 회로전압	정격용량	뱅크용량	치수[mm]						유량	중량	그림
  [V]	[kvar]	[kvar]	H	W	D	A	B	C	[ℓ]	[Kg]
  220 ~ 600	1.5	25	750	530	420	120	260	300	35	90	A
  	3	50	750	530	420	120	260	300	35	100
  	4.5	75	750	530	420	120	260	300	48	115
  	6	100	750	580	450	140	300	325	60	150
  	9	150	750	580	450	140	300	325	60	170
  	12	200	900	580	480	180	300	375	90	200	B
  	15	250	950	630	530	180	300	375	100	220
  	18	300	950	630	530	180	300	375	110	230
  	24	400	1050	650	550	200	360	375	130	280
  	30	500	1220	680	640	200	400	400	150	350

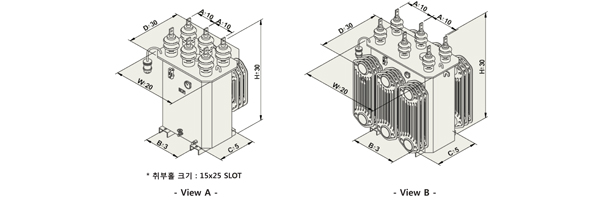

• 외형 및 치수
•

• 회로전압	정격용량	뱅크용량	치수[mm]						유량	중량	그림
  [V]	[kvar]	[kvar]	H	W	D	A	B	C	[ℓ]	[Kg]
  2400 ~ 7200	3	50	920	530	380	150	300	325	70	125	A
  	4.5	75	920	530	380	150	300	325	80	130
  	6	100	920	580	380	180	300	325	80	150
  	9	150	920	580	380	180	300	325	90	160
  	12	200	1030	580	530	180	360	375	100	200
  	15	250	1030	630	560	180	360	375	120	220
  	18	300	1030	630	560	180	360	375	120	240
  	21	350	1030	630	560	180	360	375	140	260
  	24	400	1150	680	640	180	360	375	165	300
  	30	500	1200	680	640	200	400	400	180	370	B
  	36	600	1200	730	680	220	400	400	190	390
  	42	700	1200	730	730	220	400	400	210	420
  	45	750	1200	730	730	220	400	400	210	430
  	48	800	1280	730	770	220	400	450	210	440
  	54	900	1280	730	770	220	400	450	260	450
  	60	1000	1280	760	770	220	400	450	260	550
  	72	1200	1280	760	770	220	400	450	340	600
  	90	1500	1350	1050	800	250	560	525	500	650
  	120	2000	1550	1050	880	300	560	525	550	1100
  	150	2500	1550	1150	950	300	660	525	560	1200
  	180	3000	1550	1150	1000	300	660	525	600	1400
  	240	4000	1550	1200	1100	300	660	600	700	1600
  	300	5000	1550	1200	1250	300	700	600	750	1700

• 외형 및 치수

• 회로전압	정격용량	뱅크용량	치수[mm]						유량	중량	그림
  [V]	[kvar]	[kvar]	H	W	D	A	B	C	[ℓ]	[Kg]
  12000 ~ 24000	9	150	1300	700	530	300	360	450	120	245	A
  	18	300	1400	770	620	300	360	450	135	285
  	36	600	1400	820	780	300	400	450	200	435
  	60	1000	1500	900	800	300	500	525	320	650
  	72	1200	1500	960	850	300	500	525	360	730
  	90	1500	1600	1100	850	300	560	525	400	950	B
  	120	2000	1720	1100	850	300	560	550	400	1000
  	150	2500	1720	1150	960	320	560	550	470	1080
  	180	3000	1720	1150	960	320	560	550	550	1220
  	240	4000	1720	1250	1120	320	700	650	580	1450
  	300	5000	1720	1350	1270	350	800	650	700	2100
  	360	6000	1720	1350	1270	350	800	650	780	2200
  	450	7500	1850	1500	1450	400	800	750	850	2500
  	540	9000	1850	1500	1550	400	800	750	900	2600
  	720	12000	1900	1600	1550	400	900	750	1200	3500
  	900	15000	2100	1600	1800	400	1000	750	1850	4300
  	1200	20000	2100	1650	2000	400	1000	800	2200	5100
