• 적용

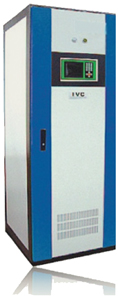

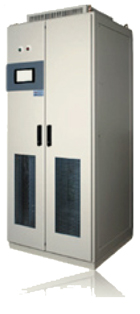

• 대용량의 용접기, 크레인, 가변속 모터 장치 등의 부하는 큰 폭의 무효전력 변동을 일으켜 계통의 전압강하와 플리커를 유발함으로써 배전 계통내의 전기설비와 제어설비 등에 악영향을 주게 됩니다. 삼화콘덴서의 지능형 무효전력 보상기(IVC)는 부하로부터 발생되는 무효전력을 DSP와 전력전자소자를 이용하여 실시간 보상함으로써 전압의 안정화와 플리커 저감은 물론 용접품질의 개선에 의한 공정 불량율 감소와 역률 증대에 따른 설비 여유율을 높이는 효과가 있습니다. ● 적용 부하 : 용접기, 아크로, 크레인, 유도 가열기, 사출기, 착암기, 대형 펀칭기 등 ● 적용 시스템 : 3P3W/3P4W, 380~440V, 30~180Kvar, 50/60Hz

• 특징

• ● 특허 획등 : 선형응답특성을 갖는 3상 4선식 무효전력 보상장치 (특허 제 0435620)
  ● 신속한 무효전력 보상 (응답속도 5~16ms)
  ● 전압강하 및 플리커 방지
  ● 스위칭 과도현상이 없음
  ● 에너지 절감, 절자설비 보호
  ● 스위칭 소자 및 콘덴서 보호
  ● 용량 확장 용이
  ● 고조파 필터 기능 / 상불평형 전류 개선(옵션)
  설치 시 이점
  ● 변압기 2자측 역률 98% 이상 개선
  ● 평균 전류 감소
  ● 변압기 여유율 증대
  ● 실시간 무효전력 보상에 의한 플리커 저감

• Dimension

• 형식명	정격용량			치수
  	총용량[Kvar]	단위용량[Kvar]	용량비	W	D	H
  IVC-□□090	90	30	1 : 1 : 1	800	800	2000
  IVC-□□120	120	30	1 : 1 : 1	800	800	2000
  IVC-□□150	150	30	1 : 2 : 2	800	800	2000
  IVC-□□180	180	60	1 : 1 : 1	800	800	2000
  IVC-□□210	210	30	1 : 2 : 2 : 2	800	800	2000
  IVC-□□240	240	60	1 : 1 : 1 : 1	800	800	2000
  IVC-□□250	250	50	1 : 2 : 2	800	800	2000
  IVC-□□270	270	30	1 : 2 : 2 : 4	800	800	2000
  IVC-□□300	300	100	1 : 1 : 1	800	800	2000
  IVC-□□350	350	50	1 : 2 : 2 : 2	1600	800	2000
  IVC-□□400	400	100	1 : 1 : 1 : 1	1600	800	2000

• ★ 상기 치수는 예고 없이 변경될 수 있으니, 주문 전 확인 바랍니다.
• ☞ □□ : 전압(ex: 380 - ③⑧)
