특수용 콘덴서 (SURGE 흡수용)

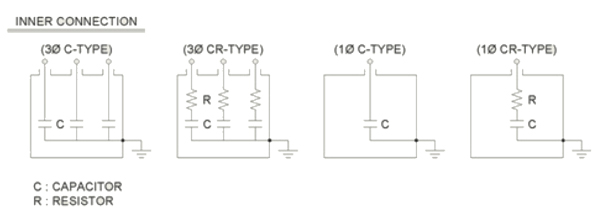

이 제품은 송변전 선로와 대지간에 접속하여 선로에 전파 가능한 뇌서지 및 차단기 개폐시에 발생될 수 있는 서지를 흡수, 저감하여 변압기나 회전기 등을 보호하는 목적으로 폐사가 1976년에 개발한 콘덴서로서 내전압 특성이 우수한 Polypropylene Film과 양질의 콘덴서 Paper를 유전체로 사용하고 특별 제작된 합성유를 함침시켰을 뿐만 아니라 1986년에는 콘덴서 내부에 직렬저항(R)을 삽입한 새로운 C-R Type을 개발하여 전기적 특성을 향상 시킨 제품입니다.

규격 및 성능


설치 장소	옥내외 겸용

주의 사용온도(최소/최대)	-20℃ /+40℃(24시간 평균 35℃ 이하, 1년간 평균 25℃이하)

용량허용차	정격용량의 -5 ~ +10%, 상간 불평형률 108% 이하 (20℃ 에서)

최대사용전압	정격전압의 110% 이하: 24시간 중 12시간 이내
	정격전압의 115% 이하: 24시간 중 30분 이내
	정격전압의 120% 이하: 1개월 중 5분 이내가 2회 이하
	정격전압의 130% 이하: 1개월 중 1분 이내가 2회 이하

최대사용전류	정격전류의 130%과전류 허용

손실	C-Type: 0.5% 이하, CR-Type: 0.6% 이하(정격전압, 20℃ 에서)

내전압	단자 상호간, 단자 일괄과 케이스간
	● 회로전압 3300V : 16kVAC 60초 또는 45KVDC 10초
	● 회로전압 6600V : 22kVAC 60초 또는 60KVDC 10초
	● 회로전압 11000V : 28kVAC 60초 또는 90KVDC 10초
	● 회로전압 22000V : 50kVAC 60초 또는 150KVDC 10초

온도상승	10deg 이하(정격전압, 35℃에서)

유밀성	콘덴서의 모든 부분이 60℃이상 될때까지 가열하여 누유 없음

도장색	Munsell No. 5Y 7/1

적용규격	JEM 1362 (1999)

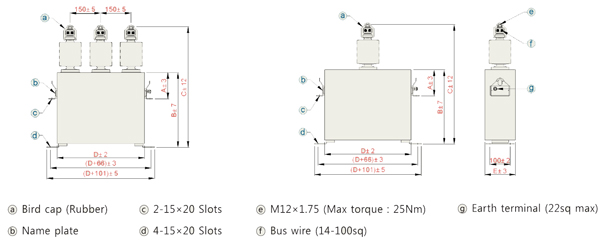

제품외형 도면[3ø, 1ø 제품]

3.3kV, 6.6Kv, 13.2Kv, 22.9kV, 24kV, 60Hz 회로용 1ø 및 3ø SURGE 흡수용 콘덴서 정격 및 치수


정격전압	정격용량	형식명	치수[mm]					중량[kg]	도면
[KV]	정격용량	형식명	A	B	C	D	E	중량[kg]	도면

3300/√3	0.05㎌×3	THF-T30015TCR	130	250	435	430	115	22	1

3300/√3	0.1㎌×3	THF-T3003TCR	130	250	435	430	115	22

3300/√3	0.5㎌×3	THF-T3015T	130	270	455	430	115	23

3300/√3	0.8㎌×3	THF-T3024T	130	270	455	430	115	23

6600/√3	0.05㎌×3	THF-T60015TCR	130	250	435	430	115	22

6600/√3	0.1㎌×3	THF-T6003TCR	130	250	435	430	115	22

13800/√3	0.3㎌×3	THF-T13003S	130	280	510	430	145	27	2

22900/√3	0.1㎌×3	THF-T22001S	130	270	540	430	145	25

24000/√3	0.2㎌×3	THF-T24002S	130	340	610	430	135	30

24000/√3	0.4㎌×3	THF-T24004S	130	500	770	430	145	50

★ 이 카다로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.

원리와 응용

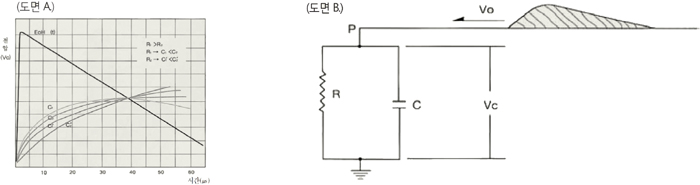

Surge 흡수용 콘덴서의 효과를 설명하기 위해 도면 A에 나타낸 것과 같이 회전기를 집중 등가저항 R로 나타내고, 이와 병렬로 보호 콘덴서 C가 접속된 회로에 V₀=E₀H_(t)인 진행파가 파동임피던스 Z의 선로로부터 침입한 상태를 생각해 보면, P점에 있어서 전류 I_p는 R과 C의 단자전압을 V_c로 해서
Z와 R을 일정하다고 하고 C를 변화시키면 회전기의 단자전압 V_c는 도면 B와 같이 된다. 이로부터 C의 크기 또는 R의 크기에 따라 파고치가 저감되는 것을 알 수 있습니다. R = ∞ 로 하고, C = 0.3㎌으로 놓으면 회전기의 단자전압은 침입파의 1/2이하로 저하되어 Surge 흡수용 콘덴서의 효과가 있음을 알 수 있습니다.
