- 특수용 콘덴서 (저주파 유도로용)
- 이 제품의 저주파 유도로의 가열 효율과 역률을 개선시켜 전원 합리화를 이루기 위한 목적으로 폐사가 1977년 개발한 콘덴서로서 내전압 특성이 우수한 Polyproylene 필름과 알루미늄 박막 또는 증착필름을 사용하여, 특별 제조된 합성유를 함침시켜 고 신뢰성을 갖는 우수한 제품입니다.
- 규격 및 성능
-
설치 장소 옥내용 주의 사용온도(최소/최대) -20℃ /+40℃(24시간 평균 35℃ 이하) 용량허용차 정격용량의 -5 ~ +10%(20℃ 에서) 최대사용전압 정격전압의 105% 이하: 24시간 중 12시간 이내 최대사용전류 정격전류의 120% 이하(60Hz 이하), 115% 이하(60Hz 초과) 내전압 단자 상호간 정격전압 × 2배, 10초 절연계급 단자 일괄과 케이스간 정격전압×2+2000V 또는 3000V 중 큰 값, 10초 절연저항 단자 일괄과 케이스간 1000㏁ 이상(20℃ 에서) 온도상승 30deg 이하(정격전압, 30℃에서) 손실 0.35% 이하(정격전압, 20℃에서) 유밀성 콘덴서의 모든 부분이 60℃이상 될때까지 가열하여 누유 없음 도장색 Munsell No. 5Y 7/1

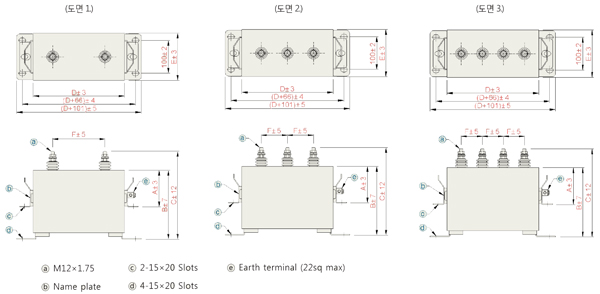

- 제품외형 도면
- 60Hz 회로용 1ø 저주파 유도로용 콘덴서 정격 및 치수
-

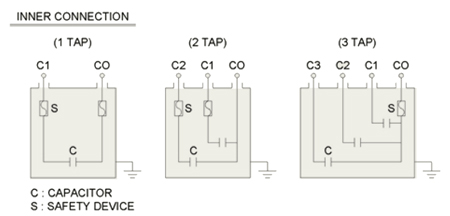

정격전압 정격용량 TAP 분할 용량 형식명 치수[mm] 중량[kg] 도면 [V] [kvar] [kvar] A B C D E F 630 50 50 SMFL-66050KS 130 280 365 343 153 200 26 1 440 100 11.1+22.2+66.7 SMFL-46100KS 130 390 475 343 153 65 31 3 600 100 50+50 SMFL-66100KS 130 380 465 630 135 100 42 2 630 100 100 SMFL-66100KS 130 450 465 343 153 200 35 1 800 100 100 SMFL-86100KS 130 470 555 343 153 200 37 1 600 150 50+100 SMFL-66150KS 130 500 585 630 135 100 60 2 800 150 150 SMFL-86150KS 220 640 725 343 153 120 49 1 600 200 200 SMFL-66200KS 180 660 745 343 153 200 51 1 750 200 25+40+135 SMFL-76200KS 180 580 665 343 153 65 45 3 1000 200 30+60+110 SMFL-106200KS 220 840 925 343 153 65 64 3 1000 200 100+100 SMFL-106200KS 220 610 695 530 135 100 68 2 1200 200 25+25+150 SMFL-126200KS 130 480 565 530 170 90 56 3 1200 200 50+50+100 SMFL-126200KS 130 480 565 530 170 90 56 3 - ★ 이 카다로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
