제품소개
  • 적용 설치시 이점
    전력용 콘덴서는 전력계통의 역률 개선을 목적으로 사용됩니다.
    삼화콘덴서는 Non-PCB 오일 및 고품질의 유전체를 사용하여
    신뢰성이 높은 제품을 공급하고 있습니다.

    		 전력용 콘덴서 사용 시의 이점은 다음과 같습니다.
    - 역률 개선
    - 변압기 및 케이블 전력손실 감소
    - 전압 강하 감소
  • 제조 기능 범위
  • 1 제품 3 제품
    정격용량 범위 10 - 1000Kvar 10 - 1000Kvar
    정격전압 범위 1000 - 22000V 1000 - 11000V
    주파수 60Hz
    적용규격 KSC 4802, KSC IEC 60871, IEC 60871
  • 규격 및 성능
  • 설치장소 옥내외 겸용
    주의 사용온도 (최소/최대) -20℃/+40℃(24시간 평균 35℃이하, 1년간 평균 25℃이하)
    용량허용차 정격용량의 -5~+10%, 상간 불평형률 108% 이하(20℃에서)
    최대사용전압 정격전압 110% 이하: 24시간 중 12시간 이내
    정격전압 115% 이하: 24시간 중 30분 이내
    정격전압 120% 이하: 1개월 중 5분 이내가 2회 이하
    정격전압 130% 이하: 1개월 중 5분 이내가 2회 이하
    최대사용전류 정격전류의 130%과 전류 허용
    손실 0.025% 이하(정격전압, 정격주파수에서 운전 후 안정된 상태의 평균 손실)
    내전압, 절연등급 KSC 4802, KSC IEC 60871적용
    온도상승 300deg 이하(정격전압, 35℃에서)
    유밀성 콘덴서의 모든 부분이 60℃이상 될 때까지 가열하여 누유없음
    방전성 방전성능이 있는 제품에 한해KSC 4802, KSC IEC 60781, IEC 60871적용
    도장색 Munsell No. 5Y 7/1
    직렬리액터 L=6% 적용가능
  • 부싱 특성
  • 임펄스 연면거리 유효타격거리 상용주파 내전압[kV]
    [kv.BIL] [mm] [mm] Dry Wet
    75 190.5 109.2 60 45
    95 317.5 162.6 70 55
    150 457.2 193.0 80 60
    175 635.0 223.5 90 70
    200 720.0 320.0 100 80
  • ■ 표준 단자 규격은 M12 이지만, 정격 전류에 따라 M16이 적용될 수 있습니다.
  • ■ 임펄스 전압이 75kV.BIL 이하 사양은 75kV.BIL 부싱이 적용 됩니다.
  • ■ 절연캡 및 결선용 동 클램프가 함께 제공됩니다. (동 클램프는 최대 95sq, 2Wire 적용가능)
  • ■ 적용된 부싱은 요구조건에 따라 변경이 가능합니다.

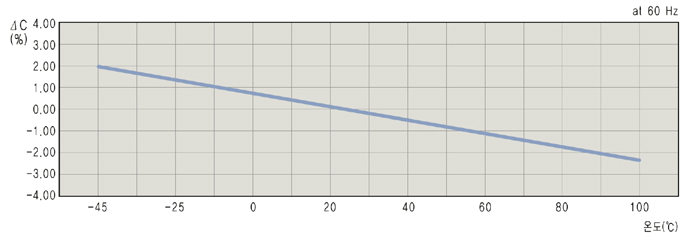

  • 온도 대 정전용량 특성
  • 온도 대 정전용량 특성

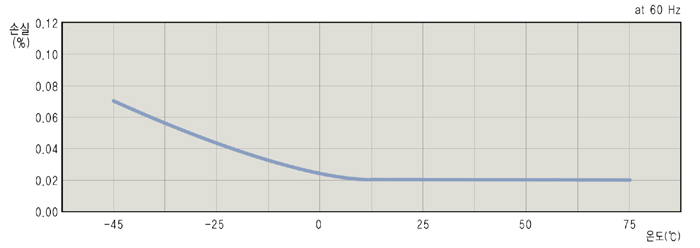

  • 온도 대 손실 특성
  • 온도 대 손실 특성

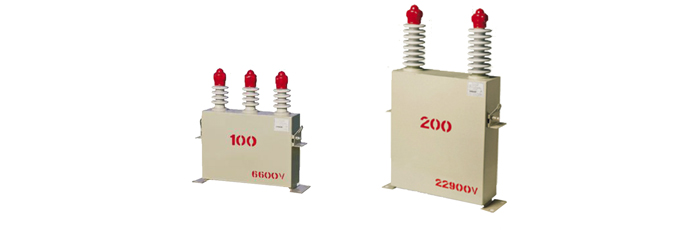

  • 제품이미지
  • 제품 이미지

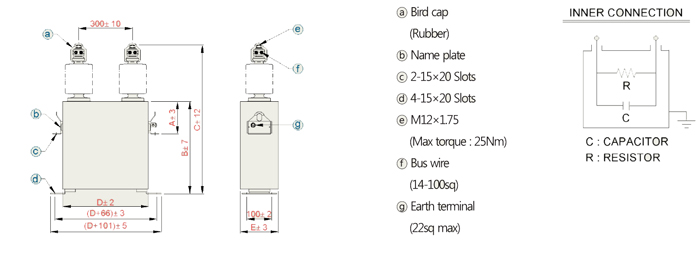

  • 제품외형 도면 [1ø 제품]
  • 제품 이미지
  • 3.3kV 60Hz 회로용 1ø 콘덴서 정격 및 치수
  • 정격전압 정격용량 전격전류 형식명 치수[mm] 중량
    [KV] [kvar] [A] A B C D E [kg]
    1.9 33.4 17.6 TAF-T36033S1R 90 180 365 430 115 16
    50 26.3 TAF-T36050S1R 90 190 375 430 115 17
    66.7 35.1 TAF-T36066S1R 130 220 405 430 115 19
    83.4 43.9 TAF-T36083S1R 130 240 425 430 115 20
    100 52.6 TAF-T36100S1R 130 250 435 430 115 21
    134 70.5 TAF-T36134S1R 130 250 435 430 145 25
    167 87.9 TAF-T36167S1R 130 290 475 430 145 28
    200 105.3 TAF-T36200S1R 130 330 515 430 145 32
    250 131.6 TAF-T36250S1R 130 390 575 430 145 37
  • 6.6kV 60Hz 회로용 1ø 콘덴서 정격 및 치수
  • 정격전압 정격용량 전격전류 형식명 치수[mm] 중량
    [KV] [kvar] [A] A B C D E [kg]
    3.8 33.4 8.8 TAF-T36033S3R 90 180 365 430 115 16
    50 13.2 TAF-T36050S3R 90 190 375 430 115 17
    66.7 17.6 TAF-T36066S3R 130 220 405 430 115 19
    83.4 21.9 TAF-T36083S3R 130 240 425 430 115 20
    100 26.3 TAF-T36100S3R 130 250 435 430 115 21
    134 35.3 TAF-T36134S3R 130 250 435 430 145 25
    167 43.9 TAF-T36167S3R 130 290 475 430 145 28
    200 52.6 TAF-T36200S3R 130 320 505 430 145 31
    250 65.8 TAF-T36250S3R 130 380 565 430 145 36
    300 78.9 TAF-T36300S3R 130 430 615 430 145 40
    334 87.9 TAF-T36334S3R 130 470 655 430 145 44
    400 105.3 TAF-T36400S3R 180 540 725 430 145 50
    434 114.2 TAF-T36434S3R 180 590 775 430 145 54
    467 122.9 TAF-T36467S3R 220 620 805 430 145 57
    500 131.6 TAF-T36500S3R 220 660 845 430 145 60
  • 22.9kV 60Hz 회로용 1ø 콘덴서 정격 및 치수
  • 정격전압 정격용량 전격전류 형식명 치수[mm] 중량
    [KV] [kvar] [A] A B C D E [kg]
    6.6 50 7.6 TAF-T226050S06R 90 180 450 430 145 19
    66.7 10.1 TAF-T226066S06R 90 200 470 430 145 21
    83.4 12.6 TAF-T226083S06R 130 220 490 430 145 23
    100 15.2 TAF-T226100S06R 130 240 510 430 145 25
    134 20.3 TAF-T226134S06R 130 290 560 430 145 29
    167 25.3 TAF-T226167S06R 130 330 600 430 145 32
    209 31.7 TAF-T226209S06R 130 390 660 430 145 37
    250 37.9 TAF-T226250S06R 130 450 720 430 145 43
    278 42.1 TAF-T226278S06R 130 480 750 430 145 45
    300 45.5 TAF-T226300S06R 130 510 780 430 145 48
    334 50.6 TAF-T226334S06R 180 550 820 430 145 51
    400 60.6 TAF-T226400S06R 220 640 910 430 145 59
    417 63.2 TAF-T226417S06R 220 670 940 430 145 62
    500 75.8 TAF-T226500S06R 220 770 1040 430 145 71
    667 101.1 TAF-T226667S06R 220 830 1100 430 175 88
    834 126.4 TAF-T226834S06R 220 1020 1290 430 175 107
    13.2 50 3.8 TAF-T226050S13R 90 180 450 430 145 19
    66.7 5.1 TAF-T226066S13R 90 200 470 430 145 21
    83.4 6.3 TAF-T226083S13R 130 220 490 430 145 23
    100 15.2 TAF-T226100S13R 130 230 500 430 145 24
    134 10.2 TAF-T226134S13R 130 270 540 430 145 27
    167 12.7 TAF-T226167S13R 130 300 570 430 145 30
    209 15.8 TAF-T226209S13R 130 350 620 430 145 34
    250 18.9 TAF-T226250S13R 130 400 670 430 145 38
    278 21.1 TAF-T226278S13R 130 430 700 430 145 41
    300 22.7 TAF-T226300S13R 130 460 730 430 145 43
    334 25.3 TAF-T226334S13R 130 490 760 430 145 46
    400 30.3 TAF-T226400S13R 180 570 840 430 145 53
    417 31.6 TAF-T226417S13R 180 590 860 430 145 55
    500 37.9 TAF-T226500S13R 220 690 960 430 145 63
    667 50.5 TAF-T226667S13R 220 740 1010 430 175 78
    834 63.2 TAF-T226834S13R 220 890 1160 430 175 93
    1000 75.8 TAF-T2261000S13R 220 1050 1320 430 175 110
  • ★ 이 카다로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
  • ■ 콘덴서를 2대 이상 나란히 설치 하는 경우 콘덴서의 간격을 90mm 이상 띄워 주십시오.
      또한 큐비클 등에 사용하는 경우, 외함 내부 통풍이 잘 되는 구조로 하여 하절기 콘덴서 케이스의 최고 온도가 60℃ 이하
      (1일 평균 60℃ 이하)가 되도록 사용하여 주십시오.
  • ■ 케이스는 편측 약 15mm 팽창하도록 제작 되어 있습니다.
      케이스에 30mm 이상 팽창 되었을 경우 전원을 차단한 후 점검하여 주십시오.
  • ■ 사이즈 변경에 따른 기존 판매분의 A/S 제품은 고객 요청시 사이즈를 동일하게 제작해 드립니다.

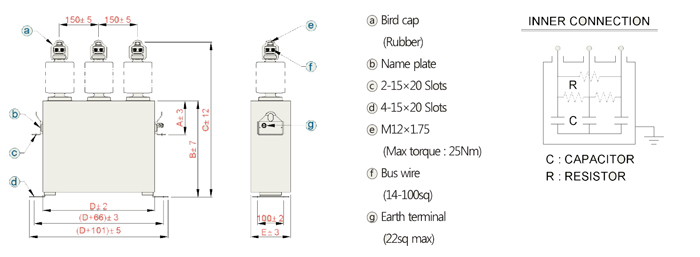

  • 제품외형 도면 [3ø 제품]
  • 제품 이미지
  • 3.3kV 60Hz 회로용 3ø 콘덴서 정격 및 치수
  • 정격전압 정격용량 전격전류 형식명 치수[mm] 중량
    [KV] [kvar] [A] A B C D E [kg]
    3.3 10 1.7 TAF-T36010R 90 180 365 430 115 15
    1.5 2.6 TAF-T36015R 90 190 365 430 115 15
    20 3.5 TAF-T36020R 90 180 365 430 115 15
    25 4.4 TAF-T36025R 90 180 365 430 115 15
    30 5.2 TAF-T36030R 90 180 365 430 115 15
    50 8.7 TAF-T36050R 90 190 375 430 115 16
    75 13.1 TAF-T36075R 130 220 405 430 115 18
    100 17.5 TAF-T36100R 130 250 435 430 115 20
    6.6 10 0.9 TAF-T66010R 90 180 365 430 115 15
    15 1.3 TAF-T66015R 90 180 365 430 115 15
    20 1.7 TAF-T66020R 90 180 365 430 115 15
    25 2.2 TAF-T66025R 90 180 365 430 115 15
    30 2.6 TAF-T66030R 90 180 365 430 115 15
    50 4.4 TAF-T66050R 90 190 375 430 115 16
    75 6.6 TAF-T66075R 130 220 405 430 115 18
    100 8.7 TAF-T66100R 130 250 435 430 115 20

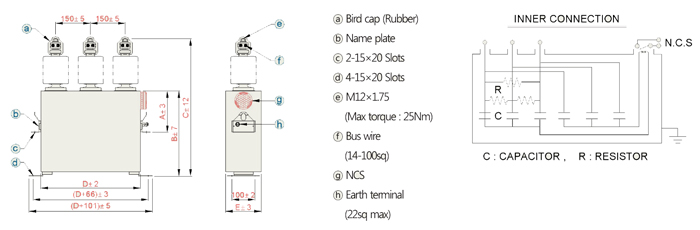

  • 제품외형 도면 [3ø NCS 형 제품]
  • 제품 이미지
  • 정격전압 정격용량 전격전류 형식명 치수[mm] 중량
    [KV] [kvar] [A] A B C D E [kg]
    3.3 10 1.7 TAF-T36010R 90 180 365 430 115 15
    1.5 2.6 TAF-T36015R 90 190 365 430 115 15
    20 3.5 TAF-T36020R 90 180 365 430 115 15
    25 4.4 TAF-T36025R 90 180 365 430 115 15
    30 5.2 TAF-T36030R 90 180 365 430 115 15
    50 8.7 TAF-T36050R 90 190 375 430 115 16
    75 13.1 TAF-T36075R 130 220 405 430 115 18
    100 17.5 TAF-T36100R 130 250 435 430 115 20
    6.6 10 0.9 TAF-T66010R 90 180 365 430 115 15
    15 1.3 TAF-T66015R 90 180 365 430 115 15
    20 1.7 TAF-T66020R 90 180 365 430 115 15
    25 2.2 TAF-T66025R 90 180 365 430 115 15
    30 2.6 TAF-T66030R 90 180 365 430 115 15
    50 4.4 TAF-T66050R 90 190 375 430 115 16
    75 6.6 TAF-T66075R 130 220 405 430 115 18
    100 8.7 TAF-T66100R 130 250 435 430 115 20
  • 3.3kV 및 6.6kV 60Hz 회로용 3ø NCS형 콘덴서 정격 및 치수
  • 정격전압 정격용량 전격전류 형식명 치수[mm] 중량
    [KV] [kvar] [A] A B C D E [kg]
    3.3 150 26.2 TAF-T36150R 180 270 455 430 145 26
    200 35.0 TAF-T26200R 180 330 515 430 145 31
    250 43.7 TAF-T36250R 180 380 565 430 145 35
    300 52.5 TAF-T36300R 180 440 365 430 145 40
    400 70.0 TAF-T36400R 180 550 735 430 145 50
    500 87.5 TAF-T36500R 220 660 845 430 145 59
    6.6 150 13.1 TAF-T66150R 180 280 465 430 145 27
    200 17.5 TAF-T66200R 180 330 515 430 145 31
    250 21.9 TAF-T66250R 180 390 575 430 145 36
    300 26.2 TAF-T66300R 180 440 625 430 145 40
    400 35.0 TAF-T66400R 180 550 735 430 145 50
    500 43.7 TAF-T66500R 220 660 845 430 145 59
  • ★ 이 카다로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
  • ■ 콘덴서를 2대 이상 나란히 설치하는 경우 콘덴서의 간격을 150~200kvar는 70mm 이상, 또한 큐비클 등에 사용하는 경우, 외함 내부 통풍이 잘 되는 구조로 하여 하절기 콘덴서 케이스의 최고 온도 65℃ 이하(1일 평균 60℃ 이하)가 되도록 사용하여 주십시오.
  • ■ 케이스는 편측 약 15mm 팽창하도록 제작되어 있습니다.
    케이스에 30mm 이상 팽창되었을 경우 전원을 차단한 후 점검하여 주십시오.
  • ■ 콘덴서 전용의 차단기를 사용하여 주십시오.
  • ■ 반드시 보호회로를 구성하여 콘덴서의 고장으로 인한 2차 사고를 방지토록 하십시오.
    (NCS 보호회로 구성법은 다음 페이지를 참고하여 주십시오)
  • ■ 사이즈 변경에 따른 기존 판배분의 A/S 제품은 고객 요청시 사이즈를 동일하게 제작해 드립니다.
  • NCS 보호회로 구성법
  • ■ NCS 용어설명 (NCS: Neurtal Current Sensor)
  • NCS 원리는 그립과 같이 콘덴서 내부 소자를 Y-Y 결선하여 이 중성점 간에 전류 검출 코일을 삽입 시키고 콘덴서 내부 고장시 이 코일이 여자됨으로써 동작되는 접점이 내장되어 있습니다. 이 접점은 콘덴서 내부소자의 파쾨에 따른 신호는 정확하게 동작되며 이것을 이용하여 전원을 차단하거나 개폐기를 개방시켜 주도록 되어 있습니다.

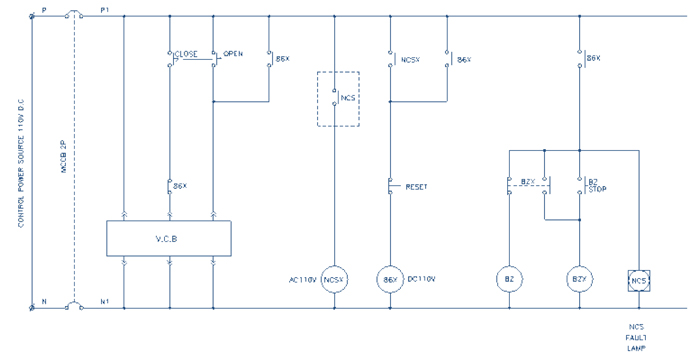

  • ■ NCS 접점 및 시퀀스 회로 구성법
  • ① 콘덴서 회로 전용의 차단기나 개폐기는 콘덴서 정격전류의 1.5배 이상의 전류 차단 능력이 있는것으로 선정하여 주십시오.
  • ② NCS 접점의 전류용량이 DC 100V 0.1A이므로 보조 릴레이 코일의 소비전력이 10VA 이하인 것을 사용하십시오.(AC 110V, AC 220V 또는 DC 220V 조작전원 절대 사용금지)
  • ③ 제어회로는 반드시 DC 110V를 사용하도록 하며, NCS 접점이 120Hz로 개폐하므로 필히 AC 110V 코일 정격에 Latched 릴레이를 사용하여 회로를 구성하십시오. (Latched 릴레이 회로 구성법은 릴레이 제작사의 회로 구성법을 따르십시오.)
  • ④ Latched 릴레이를 사용하지 않을 경우 AC 110V 릴레이와 DC 110V 릴레이로 아래 시퀀스와 같이 회로를 구성하십시오.
  • NCSX: AC 110V 릴레이(콘덴서 고장 검출용)
  • 86X: DC 110V 릴레이(콘덴서 고장상태 표시유지 및 차단기 재투입 방지를 위한 자기유지 회로용)
  • [주의]
  • NCSX - 릴레이를 DC 110V용으로 사용할 경우 릴레이가 동작되지 않을 수 있습니다.
  • NCSX - AC 110V 릴레이로 자기유지를 시킬 경우 AC 110V 릴레이 코일이 소손 됩니다.

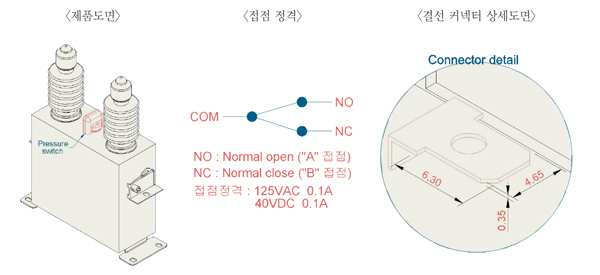

  • 입력 스위치 적용제품
  • ■ 고압 콘덴서에 내장형 압력식 고장검출 장치를 적용한(압력 스위치 적용)제품을 옵션 품으로 공급하고 있습니다.

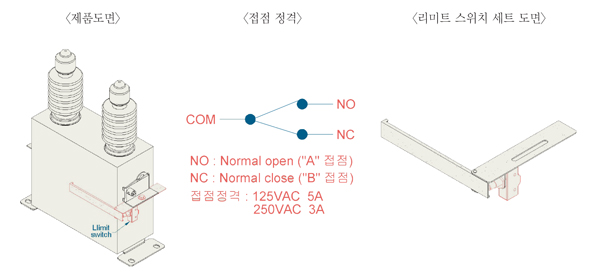

  • 리미트 스위치 적용제품
  • ■ 고압 콘덴서에 부착형 압력식 고장검출 장치를 적용할 수 있는 리미트 스위치 세트를 별매품으로 공급하고 있습니다.
  • 고압 콘덴서의 고장 특성
  • ■ 콘덴서 고장은 내부 전극간 (절연체 및 유전체) 절연저하로 인한 극간 단락 및 아크가 발생되어 콘덴서의 기능이 상실되는 것을 의미 합니다.
  • ■ 상기와 같이 콘덴서가 고장나는 경우 콘덴서는 전원으로부터 개발되어야 합니다.
  • ■ 전원 인각가 지속될 경우 극간 단락 및 아크 발생부위가 확대되고 아크에 따른 가스가 발생하여 콘덴서 내부 압력이 증가됩니다.
  • ■ 콘덴서 내부압력 증가로 케이스가 팽창하며 케이스 밀폐능력 한계점을 초과할 경우 2차 사고가 (콘덴서 케이스 폭발 및 화재) 발생 됨으로 필히 고장검출 장치를 설치하여 2차 사고를 발지해야 합니다.
  • 고장 검출장치 적용의무
  • 콘덴서 고장 후 2차 사고를 방지하기 위해 고장 검출장치 적용을 의무화 합니다.
  • ■ 제1차 검출장치: 과전류 계전기 OCR 기본적용(내선규정 제 150-1절 참조)
  • ■ 제2차 검출장치: 콘덴서 뱅크 별로 적합한 방식을 선택적용 합니다.
  • - NVS : Neutral voltage sensor
  • - NCS : Neutrl current sensor
  • - NCT : Neutral current transformer
  • - 오픈델타
  • - 전압차동(상세 내용은 제품소개 : 역률 개선용 뱅크 페이지를 참조 바랍니다.)
  • ■ 제3자 검출방식: 콘덴서 내부 고장이 확대된 후 2차 사고발생 직전에 고장을 검출하는 방식입니다.
  • - 압력 스위치 적용방식: 콘덴서 내부 압력이 설정 압력을 초과할 경우 스위치를 동작시키는 방식 입니다.
  • - 리미스 스위치 적용방식: 콘덴서 내부 압력 증가로 케이스 팽창이 설정 범위를 초과할 경우 스위치를 동작시키는 방식입니다.
  • 압력 스위치 및 리미트 스위치 적용 방식의 장점, 단점, 의무
  • ■ 장점: 부품 구성이 간편하고 경제적입니다.
  • ■ 단점: 콘덴서 고장/확대 후에 동작되며 동작까지 시간이 지연됩니다.
    케이스 파손 및 케이스 밀폐가 파괴 되었을 경우 동작되지 않습니다.
  • ■ 의무: 당사는 압력 스위치 및 리미트 스위치 방식으로만 고장검출 장치로 적용하는 것을 허용하지 않습니다.
    제1차 및 2차 검출장치를 기본으로 적용 해야 합니다.
