• NCT(Neutral Current Transformer)보호방식

• NCT 보호방식은 콘덴서 고장을 검출하기 위해 사용되는 가장 보편화 된 보호방식 입니다.

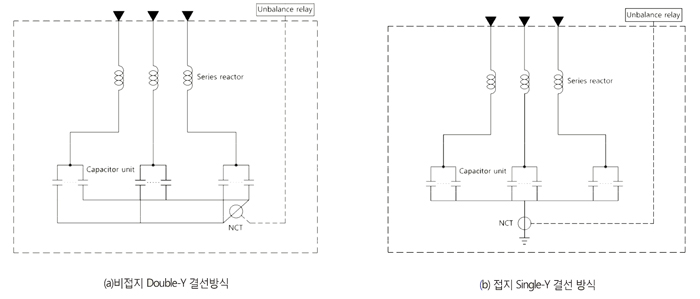

  중성점 비접비 방식의 경우에는 그림 7-(a)와 같이 Double-Y 결선을 중성점과 대지 간에 CT가 연결되는 구성을 가집니다. 그림 7-(b)참조
  단기 콘덴서의 고장이 발생하는 경우, 중성점 간 또는 중성점-대지 간에 전위 차가 발생하게 되고, 이 전위 차에 의해 CT에는 불평형 전류가 흐르게 됩니다. CT와 연결된 계전기에는 이 불평형 전류가 인가 되며 트립 신호를 차단기 측으로 보내어 계통으로부터 콘덴서 뱅크를 분리하게 됩니다. NCT에 흐르는 불평형 전류는 콘덴서 뱅크의 용량, 단기콘덴서 형태 및 뱅크 구성에 따라 변동되기 때문에, NCT의 전류비는 일반적으로 각 구성품의 정격이 결정된 후에 확정됩니다.
•
• <그림> NCT 보호방식 결선도

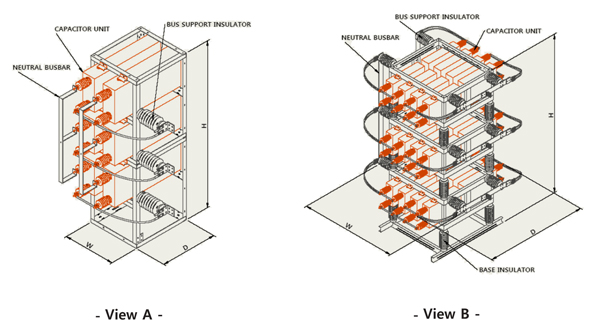

• ■ 외형 및 치수(가대형)
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  11/22.9	50/60	600	100	6	645	720	2200	A
  		800	134	6	645	770	2200
  		1000	167	6	645	810	2200
  		1250	209	6	645	870	220
  		1500	250	6	645	930	2200
  		1800	300	6	645	990	2200
  		2000	334	6	645	1030	2200
  		2500	417	6	645	1150	2200
  		3000	500	6	645	1250	2200
  		3750	417	9	915	1150	2200
  		4500	500	9	915	1250	2200
  		6000	500	12	1185	1250	2200
  		10000	667	15	1455	1310	2200
  33		1200	100	12	1305	1100	3415	B
  		1600	134	12	1305	1180	3415
  		2000	167	12	1305	1240	3415
  		2500	209	12	1305	1340	3415
  		3000	250	12	1305	1440	3415
  		4000	334	12	1305	1620	3415
  		5000	417	12	1305	1820	3415
  		6000	500	12	1305	2020	3415
  		7500	417	18	1545	1820	3415
  		9000	500	18	1545	2020	3415
  		12000	500	24	1785	2020	3415
  		16000	667	24	1905	2120	3415
  		18000	500	36	2265	2020	3415
  		24000	667	36	2445	2120	3415
  		32000	667	48	2985	2120	3415

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 11kV 60Hz - ①①-⑥)

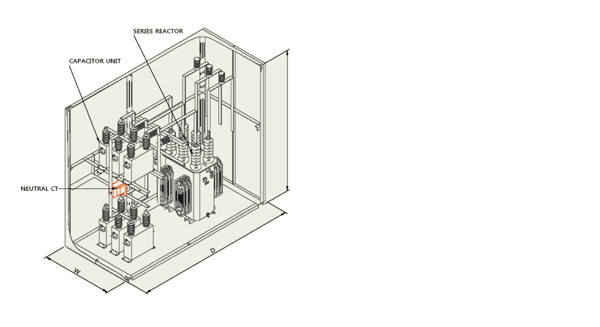

• ■ 외형 및 치수(판넬형)
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  11	50/60	600	100	6	1225	2600	2400	36
  		800	134	6	1225	2600	2400	48
  		1000	167	6	1225	2600	2400	60
  		1250	209	6	1260	2600	2400	75
  		1500	250	6	1400	2600	2400	90
  		1800	300	6	1400	2600	2400	108
  		2000	334	6	1400	2600	2400	120
  		2500	417	6	1450	2800	2600	150
  		3000	500	6	1450	2800	2600	180
  22.9		1000	167	6	1400	2600	2400	60
  		1250	209	6	1400	2600	2400	75
  		1500	250	6	1400	2600	2400	90
  		1800	300	6	1400	2600	2400	108
  		2000	334	6	1400	2600	2400	120
  		2500	417	6	1600	2800	2600	150
  		3000	500	6	1600	2800	2600	180

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ 33kV 이상에 적용되는 콘덴서 뱅크 구매 시, 상담 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 11kV 60Hz - ①①-⑥)
