• NVS(Neutral Voltage Sensor) 보호방식

• NVS는 단기콘덴서의 고장 발생 시, 두 중성점 간의 불평형 전압을 검출하는 검출장치 입니다. 이 보호방식은 비 접지, Y-Y 결선을 갖는 고압용 콘덴서 뱅크에 적용이 가능 합니다. 삼화콘덴서 NVS 보호방식의 이점은 다음과 같습니다
•
• ● 조작 전원이 필요 없습니다.
• - 콘덴서 내부 소자 고장시 발생되는 중성점 전압에 의해 코일이 여자되어 릴레이가 동작합니다.
• ● 접지 계전기가 오동작 하지 않습니다.
• - 중성점을 대지에서 구하지 않고 절연되어 있는 저항기에 의하여 구하므로 접지계전기가 오동작하지 않습니다.
• ● 돌입전류 및 고조파 전류에 대하여 오동작하지 않습니다.
• - 전압검출 방식이기 때문에 돌입전류나 고조파 전류의 영향을 받지 않습니다.
• ● 내전압성이 높습니다.
• ● 신뢰성이 높습니다.
• ● 실내외 어디든 적용 가능합니다.
• ● 경제적입니다.
• - 방전 코일을 적용하는 콘덴서 보호 방식에 비하여 경제적이며 설치 면적이 줄어듭니다.

•

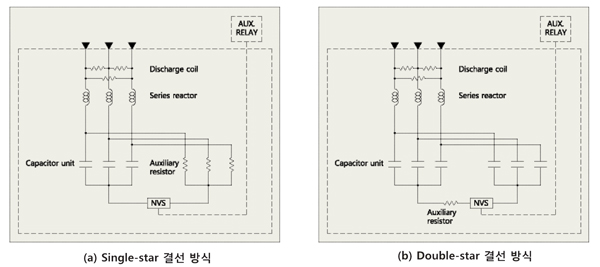

• Single-star 결선방식

• Single-star 결선방식의 경우, Y 결선된 콘덴서의 중성점과 평형 Y 결선된 저항기의 중성점 간의 불평형 전압을 검출하여 트립신호를 발생시킵니다. NVS의 검출 전압은 콘덴서 내부 직렬수에 따라 변화하므로 뱅크 설계시 결정됩니다.

• 회로전압[kV]	주파수[Hz]	용량 범위[Kavar]	뱅크 형태
  3.3/6.6	50/60	100 ~ 1500	가대
  		100 ~ 1000	판넬

• Double-star 결선방식

• Double-star 결선방식은 Y 결선된 각 콘덴서군의 중성점간 불평형 전압을 검출하는 방식입니다. 일반적으로 콘덴서 뱅크의 6대의 콘덴서로 구성됩니다. 동작 원리는 Single-star방식과 동일합니다.

• 회로전압[kV]	주파수[Hz]	용량 범위[Kavar]	뱅크 형태
  3.3/6.6	50/60	100 ~ 3000	가대
  		100 ~ 2000	판넬

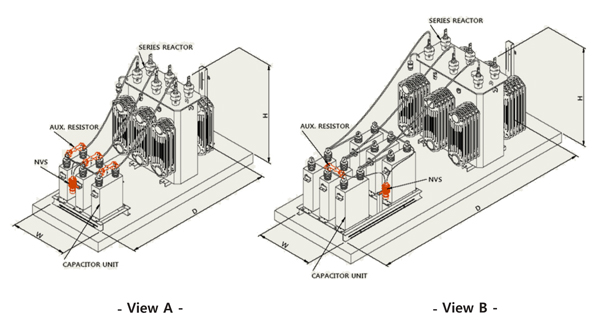

• 외형 및 치수(가대형)
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]	그림
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  3.3	50/60	150	50	3	800	1325	920	9	A
  		200	66.7	3	800	1475	1030	12
  		250	83.4	3	800	1505	1030	15
  		300	100	3	800	1505	1030	18
  		400	134	3	800	1585	1150	24
  		500	83.4	6	800	1585	1200	30	B
  		600	100	6	800	1625	1200	36
  		800	134	6	800	1715	1280	48
  		1000	167	6	800	1715	1280	60

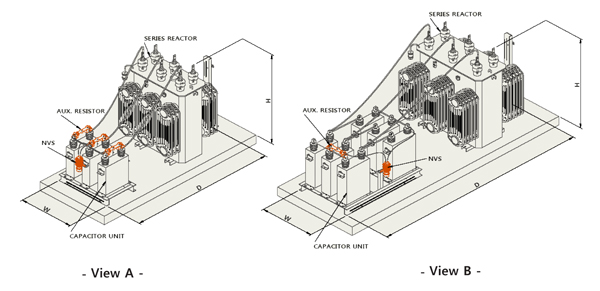

• 외형 및 치수(가대형)
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]	그림
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  6.6	50/60	150	50	3	800	2020	920	9	A
  		200	66.7	3	800	2170	1030	12
  		250	83.4	3	800	2200	1030	15
  		300	100	3	800	2200	1030	18
  		400	134	3	800	2280	1150	24
  		500	167	3	800	2280	1200	30
  		600	200	3	800	2320	1200	36
  		750	250	3	800	2370	1200	45
  		900	300	3	800	2410	1280	54
  		1000	334	3	800	2410	1280	60
  		1200	400	3	800	2410	1280	72
  		1500	500	3	800	2440	1350	90
  		1800	300	6	800	2440	1350	108	B
  		2000	334	6	800	2520	1550	120
  		2500	417	6	800	2590	1550	150
  		3000	500	6	800	2640	1550	180

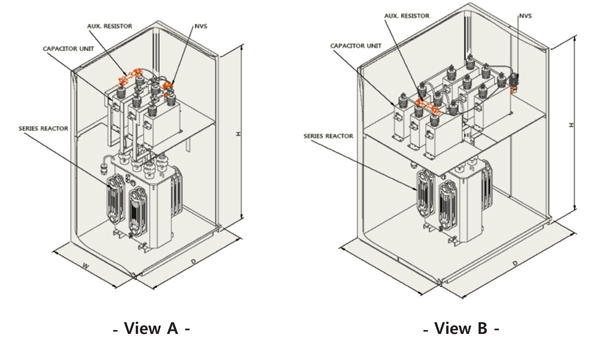

• 외형 및 치수(판넬형)
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]	그림
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  3.3	50/60	150	50	3	1000	1500	2350	9	A
  		200	66.7	3	1000	1500	2350	12
  		250	83.4	3	1000	1500	2350	15
  		300	100	3	1000	1500	2350	18
  		400	134	3	1000	1500	2350	24
  		500	83.4	6	1000	1500	2350	30
  		600	100	6	1000	1500	2350	36
  		800	134	6	1000	1500	2350	48
  		1000	167	6	1000	1500	2350	60
  6.6		150	50	3	1000	2000	2350	9	B
  		200	66.7	3	1000	2000	2350	12
  		250	83.4	3	1000	2000	2350	15
  		300	100	3	1000	2000	2350	18
  		400	134	3	1000	2000	2350	24
  		500	167	3	1000	2000	2350	30
  		600	200	3	1000	2000	2350	36
  		750	250	3	1000	2000	2350	45
  		900	300	3	1200	2000	2350	54
  		1000	334	3	1200	2000	2350	60
  		1200	200	6	1200	2000	2350	72
  		1500	250	6	1200	2000	2350	90
  		1800	300	6	1200	2000	2500	108
  		2000	334	6	1200	2000	2500	120

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 6.6kV 60Hz - ⑥⑥-⑥)

• 중성점 전압 검출기

• ■ 정격

• - 검출기

• 주위온도	-20℃ ~ +40℃
  죄고적용 전압	7.2KV
  주파수	50/60Hz
  정격전류	2mA
  최소동작전압	250VAC
  접점정격	1a Contact AC/DC 100V 0.1A 10W
  내전압	22kVAC, A-A' 일괄 & 및 NC-NR 일괄 간 2kVAC, A-A' 일괄 및 대지 간

• - 보조 저항기

• 항목/형식		RS-06	RW-06
  적용		Single-star	Double-star
  정격	연속	3,800V	1,900V
  전압	1분	7,200V	3,800V
  저항값		6MΩ±3%	2MΩ±3%
  소비 전력		상시 3.8kV : 1.8W (3 phase) 7.2kV : 7.2W (3 phase)	동작 시 3.8kV : 1.8W (3 phase) 7.2kV : 7.2W (3 phase)
• ★ NVS의 접점용량은 AC/DC 100V 0.1A 이나 트립코일 전류는 대개 5A 정도이므로,
      반드시 보조 릴레이를 사용하여 NVS 접점을 보호하여야 합니다.

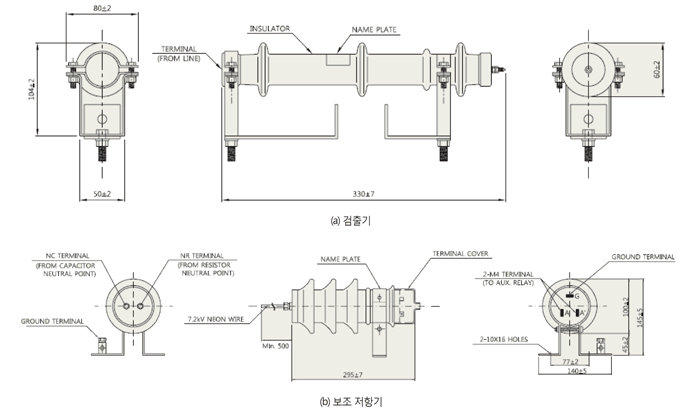

• 외형 및 치수
•

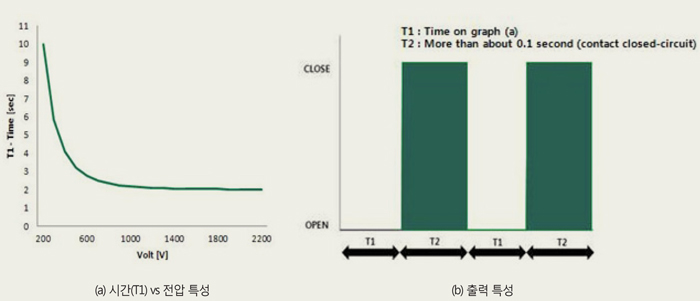

• 동작특성
•

• 인가전압(고정전압)	출력 접점
  	개로 시간(T1)	폐로 시간(T2)
  250VAC ± 10%	무한대	없음
  350VAC ± 10%	9~15sec	0.1sec 이상
  650VAC ± 10%	2~5sec	0.1sec 이상
  950VAC ± 10%	1~3sec	0.1sec 이상

• 콘덴서 뱅크의 운전 중 단위콘덴서의 소자가 절연파괴에 이르게 되면 중성점 전압검출장치(NVS)는 동작을 개시하게 되며, 맨 처음 출력되는 첫번째 펄스에 의해 콘덴서 뱅크용 차단기는 트립되어 콘덴서 뱅크는 전원으로 부터 분리되고, 그와 동시에 중성점의 전압도 소멸되게 됩니다. 따라서, 차단기가 트립되는 순간 이후의 펄스 출력은 없어지게 됩니다. 만일, 첫 번째 펄스로 트립되지 않았다면 차단기가 트립될 때까지 트립 명령을 지속합니다.
• ★ NVS 검출전압은 단기콘덴서 정격에 따라 변동되므로, 설계 단계에서 결정 됩니다.
