• 오픈델타 보호방식
•

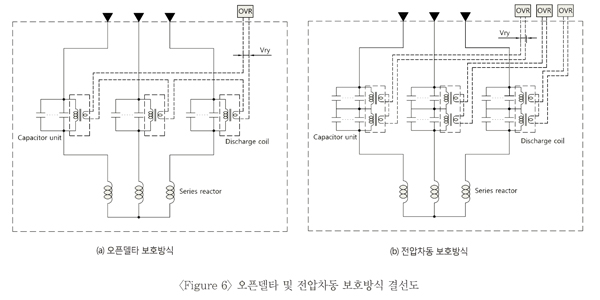

• 그림 6-(a)는 2차측이 Open-Delta로 결선되어 있는 방전코일이 적용된 비접지, Y 결선된 콘덴서 뱅크의 결선도를 나타냅니다. 이 보호방식은 계통의 전업 불평형에 민감하지 않다는 장점이 있습니다. 또한, 계전기에 인가되는 불평형 전압은 중성점-대지 간 전압의 3배이기 때문에 계전기의 동작이 확실 합니다. 오픈델타 보호방식에서의 단기콘덴서 고장 시 불평형 전압을 계산하는 공식은 다음과 같습니다.

• 	Vry : 고장 시 불평형 전압
  	Vc : 방전코일 2차측 정격 전압
  	P : 콘덴서뱅크 외부 병렬 수
  	S : 단기콘덴서 내부 직렬 수

• 전압차동 보호방식

• 전압차동 보호방식은 계통 및 콘덴서 뱅크 고유의 불평형에 대해 영향을 받지 않습니다. 이 보호방식은 3대 단상과 전압 계전기를 적용하기 때문에 단기콘덴서 고장 시 고장상의 분별이 가능 합니다. 고장 전압은 첫 번째와 두 번째 병령군 간의 전압을 비교하여 얻어지며, 정상 운전 시에는 두 병렬군 간의 차동 전압이 0V를 유지하지만, 단기콘덴서에 고장이 발생하는 경우에는 전압 차가 발생하며, 계전기를 통하여 차단기를 트립시키게 됩니다. 그림6-(b) 전압차동 보호방식에서의 단기콘덴서 고장 시 불평형 전압을 계산하는 공식은 다음과 같습니다.

• 	Vry : 고장 시 불평형 전압
  	Vc : 방전코일 2차측 정격 전압
  	P : 콘덴서뱅크 외부 병렬 수
  	S : 단기콘덴서 내부 직렬 수

• 외형 및 치수(오픈델타)

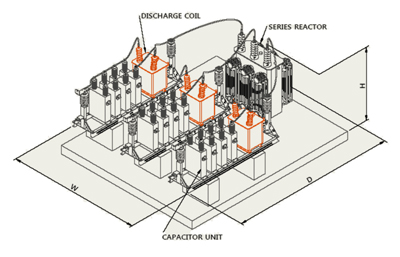

• ■ 가대형
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  11/22.9	50/60	500	167	3	3445	3420	1400	30
  		1000	334	3	3445	3600	1500	60
  		1500	500	3	3445	3710	1600	90
  		2000	334	6	3445	4130	1720	120
  		2500	417	6	3445	4360	1720	120
  		3000	500	6	3445	4360	1720	180
  		4000	334	12	3445	5360	1720	240
  		5000	417	12	3445	5750	1720	300

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ 33kV 이상에 적용되는 콘덴서 뱅크 구매 시, 상담 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 11kV 60Hz - ①①-⑥)

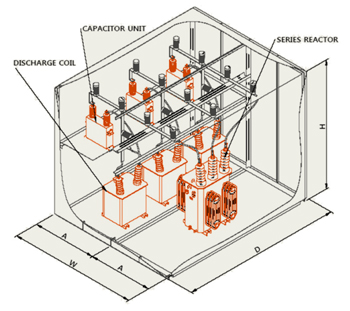

• ■ 판넬형
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]				리액터용량 (L=6%) [Kvar]
  			단기 정격 [kvar]	수량 [pcs]	W	D	H	A
  11/22.9	50/60	500	167	3	2400	3000	2400	1200	30
  		1000	334	3	2400	3000	2400	1200	60
  		1500	250	6	2800	3000	2400	1400	90
  		2000	334	6	2800	3000	2400	1400	120
  		2500	278	9	2800	3000	2400	1400	150
  		3000	334	9	2800	3000	2400	1400	180

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ 33kV 이상에 적용되는 콘덴서 뱅크 구매 시, 상담 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 11kV 60Hz - ①①-⑥)

• 외형 및 치수(전압차동)

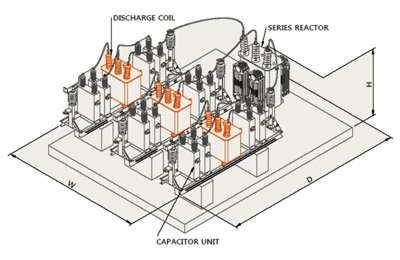

• ■ 가대형
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]			리액터용량 (L=6%) [Kvar]
  			단기 정격 [kvar]	수량 [pcs]	W	D	H
  11/22.9	50/60	500	83.4	6	3445	3900	1400	30
  		1000	167	6	3445	4080	1500	60
  		1500	250	6	3445	4130	1600	90
  		2000	334	6	3445	4130	1720	120
  		2500	417	6	3445	4360	1720	150
  		3000	500	6	3445	4360	1720	180
  		4000	334	12	3445	5360	1720	240
  		5000	417	12	3445	5750	1720	300
  		7500	417	18	3445	7010	1850	450
  		10000	556	18	3445	7110	1850	600

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ 33kV 이상에 적용되는 콘덴서 뱅크 구매 시, 상담 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 11kV 60Hz - ①①-⑥)

• ■ 판넬형
•

• 회로전압 [kV]	주파수 [Hz]	정격용량 [Kvar]	단기콘덴서 구성		치수[mm]				리액터용량 (L=6%) [Kvar]
  			단기 정격 [kvar]	수량 [pcs]	W	D	H	A
  11/22.9	50/60	500	83.4	6	2400	3000	2400	1200	30
  		1000	167	6	2800	3000	2400	1400	60
  		1500	250	6	2800	3000	2400	1400	90
  		2000	334	6	2800	3000	2600	1400	120
  		2500	417	6	2800	3000	2600	1400	150
  		3000	500	6	2800	3000	2600	1400	180

• ★ 이 카달로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
• ☞ 33kV 이상에 적용되는 콘덴서 뱅크 구매 시, 상담 바랍니다.
• ☞ □□-□ : 전압 - 주파수 (ex: 11kV 60Hz - ①①-⑥)
