• 적용

• 삼화의 하이브리드 고조파 필터(HHF)는 인버터, UPS, 엘리베이터 등 6펄스 비선형 부하에서 발생하는 고조파 성분을 흡수하여 전부하 영역에서 전압 왜형률(Vthd) 및 전류 왜형률(Ithd)을 규제치(IEEE Std, 519)이내로 만족시키고 인덕터 용량이 기존 대역 필터에 절반 수준이며, 필터 콘덴서 용량 또한 1/3로 감소시켜 경제성을 확보한 6펄스 비선형 부하 전용의 시설이 용이한 필터 입니다. ● 적용 부하 : 인버터, UPS, 엘리베이터, AC/DC모터 드라이브, 다이오드/SCR 정류기, 유도 가열기, DC 전원 공급기, HVAC system, 팬, 펌프 등 ● 적용 시스템 : 220V/380V/440V, 3~1000HP

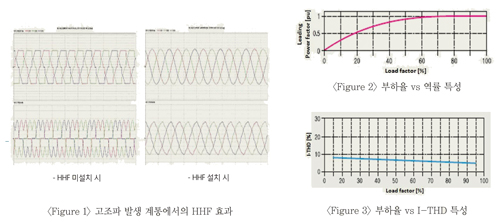

• 특징

• ● 특허 획등 : 하이브리드 고조파 필터(특허 제 0383791호)
• ● 고조파 규제치 만족(IEEE Std. 519/AS-2279/BS G5/4)
• ● 전류량 선로손실 감소 20~40%(전부하시)
• ● 전력량 절감 3~5%(전부하시)
• ● 전력품질 문제 해결
• ● 컴팩트한 구조 및 쉬운 설치
• ● 계통 분석 불필요

• 인버터 및 컴버터 고조파로 인한 문제점

• ● 계통과 공진 발생
• ● 전자식 드라이브 고장 및 고전압 트립
• ● 차단기의 이상 트립 및 퓨즈 이상 동작
• ● 리액터 및 케이블의 과전류 유입, 과열

• 설치 시 이점

• ● 변압기 과열로 인한 소손, 수명단축, 정격용량 감소 방지
• ● 케이블의 과열로 인한 소손 및 용량 감소 방지
• ● 고조파전류에 의한 유도현상으로 통신선 유도 장해 방지
• ● 고조파의 유입으로 인한 리액터/콘덴서 소손 방지
• ● 차단기나 퓨즈의 이상으로 인한 Trip 방지
• ● 고조파에 의한 정밀기기 및 보호장치의 오동작 방지
• ● 계통으로부터의 서지나 과전압 유입시 기기 손상 방지
• ● IEEE Std. 519 규제치 만족
•

• 치수

• 형식명	부하용량		치수[mm]
  	[HP]	[KW]	W	D	H
  HHF-□□005	5	3.7	350	500	500
  HHF-□□008	7.5	5.6	350	500	500
  HHF-□□010	10	7.5	420	730	1000
  HHF-□□015	15	11	420	730	1000
  HHF-□□020	20	15	420	730	1000
  HHF-□□025	25	19	600	900	1200
  HHF-□□030	30	22	600	900	1200
  HHF-□□040	40	30	600	900	1200
  HHF-□□050	50	37	600	900	1200
  HHF-□□060	60	45	600	900	1200
  HHF-□□100	100	75	600	900	1200
  HHF-□□150	150	112	900	900	2150
  HHF-□□200	200	149	900	900	2150
  HHF-□□400	400	37	600	900	1200

• ★ 상기 치수는 예고 없이 변경될 수 있으니, 주문 전 확인 바랍니다.
• ☞ □□ : 전압(ex: 380 - ③⑧)
• ☞ 부품 상태로도 공급 가능하므로, 기존 또는 신규 판넬에 설치 할 수 있습니다.
