• 적용

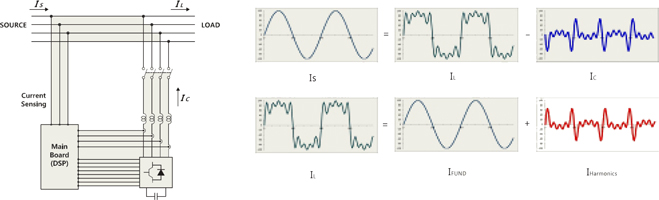

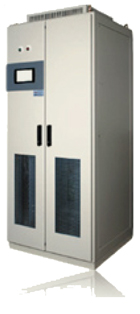

• 전력변환 기술을 응용한 전력에너지 사용의 고효율화가 보편화가 된 오늘, 인버터를 비롯한 UPS, 엘리베이터, 조명기기, 가전기기, 컴퓨터, 전등 등 대부분의 부하는 비선형 특성을 갖고 있습니다. 이들 비선형 부하는 고조파 전류를 계통에 유출 시키게 되며 이 고조파 전류와 계통의 임피던스에 비례한 고조파 전압은 전압 왜형을 일으켜 완전한 정현파 전압을 얻을 수 없게 합니다. 뿐만 아니라 고조파 전류는 변압기와 케이블, 기타 전기기기의 수명을 크게 단축시키며, 에너지 손실과 주요기기의 오동작을 일으키는 원인이 됩니다. 삼화콘덴서의 IPF(Intelligent Power quality Filter)는 수동형 고조파 필터의 한계를 극복하기 위해 실시간으로 고조파 전류를 제어하여 계통의 고조파를 억제하는 가장 탁월한 제품입니다. 뿐만 아니라, IPF는 무효전력 보상 및 역률 개선 기능도 보유하고 있습니다.

• ● 적용 부하 : 인버터, UPS, 엘리베이터, AC/DC모터 드라이브, 다이오드/SCR 정류기, 유도 가열기, DC 전원 공급기, 용접기 등
• ● 적용 시스템 : 3P3W: 50A~1000A, 380~480V, 3P4W: 50A~1000A, 220V~480V

• 특징

• 삼화콘덴서는 컴펙트하고 비용 효과적이며, 완벽하게 통합된 시스템 솔루션을 제공합니다. IPF는 전원측으로 유입되는 고조파를 제거하는 데 있어 매우 뛰어난 성능을 자랑합니다.
• ● 특허 획등 : 3상 4선식 능동 전력필터 제어장치 (특허 제 0459000호)
• ● 고조파 규제치 만족(IEEE Std.519/AS-2279/EN 61000-3-4/BS G5/4)
• ● 전력품질 문제 해결
• ● 대형 시스템용으로 개량이 가능한 병렬 연결 구조 채택
• ● 유지보수 비용 절감
• ● 50th 고조파까지 선택적 보상 가능
• ● 영상분 고조파 보상
• ● 고조파 감쇄율 98%
• ● 무효전력 보상
• ● 상/부하 평형 유지
• ● 역률 제어
• ● Graphic LCD 채용으로 실시간 전압/전류 모니터링
• ● Graphic 기반 환경의 MMI Interface 원격 기반 제어
• ● RS232 통신 기능
• ● 실시간 고장 및 이벤트 기록

• 고조파로 인한 문제점

• ● 정밀 제어기 오동작
• ● 콘덴서 과부하 및 고장
• ● 중성선 도체에 과전류 유기
• ● 계통과의 공진 발생
• ● 변압기, 모터 및 케이블 과열
• ● 회로의 잦은 트립

• 설치 시 이점

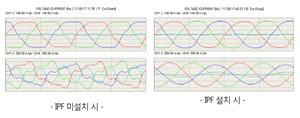

• ● 계통 전압/ 전류 왜곡 감소 (ITDD 규제치 만족)
• ● 플리커 현상 방지 및 서지 제어
• ● 선로손실 감소
• ● 변압기 및 케이블의 과열로 인한 소손 및 용량 감소 방지
• ● 통신선 유도 장해 방지
• ● 리액터 및 콘덴서 소손 방지
• ● 차단기 및 퓨즈의 이상 트립 방지
• ● 정밀 기기 및 보호장치의 오동작 방지
•
•

• IPF Manager

• 운영자는 IPF 패널의 GUI 기반 LCD를 통하여 IPF 동작을 제어하고 확인 할 수 있습니다.
• ● IPF 필터 구성을 위한 Keypad Interface
• ● 필터 동작 및 구성 요소 모니터링
• ● 계통 변수 측정
• ● 이벤트 로그 기록
• ● 계통 상태 모니터링
• ● 오동작 보호
• ● 파라미터 및 운영자 설정
• ● 그래픽으로 파형 출력

• Human-machine Interface

• ● PC에서 원격제어 가능(Personal Computer)
• ● Windows 기반의 GUI 채택
• ● 고 기능성
• ● Keypad Interface와 동일한 메뉴 구조

• 치수

• 형식명	정격전류[A]	치수[mm]
  		W	D	H
  IPF3-□□100	100	800	800	2250
  IPF3-□□200	200	800	800	2250
  IPF3-□□300	300	800	800	2250
  IPF4-□□100	100	800	800	2250
  IPF4-□□200	200	800	800	2250
  IPF4-□□300	300	800	800	2250

• ★ 상기 치수는 예고 없이 변경될 수 있으니, 주문 전 확인 바랍니다.
• ☞ 더 높은 용량 필요 시 병렬 구성으로 사용 가능 합니다.
• ☞ □□ : 전압(ex: 380 - ③⑧)
