• 적용

• 방전코일은 콘덴서 또는 콘덴서 뱅크가 계통에서 분리되는 경우, 단 시간에 잔류전하를 방전시킬 목적으로 설치 합니다.
  방전코일을 설치함으로써 운전자의 안전 및 콘덴서의 안정적인 운영을 도모할 수 있습니다.

• 설치시 이점

• ● 보수 작업 시 안전한 환경 제공
• ● 콘덴서의 개폐 지연 시간 감소
• ● 콘덴서의 재투입 시 잔류전하에 의한 콘덴서 과전압 방지

• 성능

• 형태	건식	유입식
  설치	옥내	옥내/외
  -25 / A(B, C, D applicable)	-20℃~40℃	-20℃~40℃
  1.1xUn	정격전압의 110%	정격전압의 110%
  방전 특성	5초 이내에 50V 이하	5초 이내에 50V 이하
  적용 규격	KS C 4804	KS C 4804

• 결선방식

•

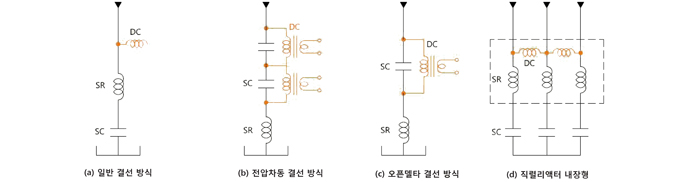

• <그림1> 방전코일 결선도

•

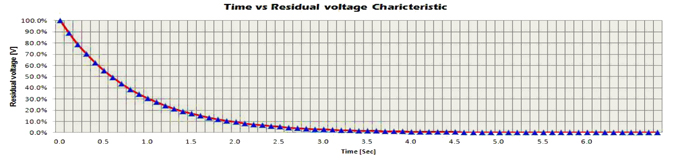

• <그림2> 시간 VS 잔류전압 특성곡선

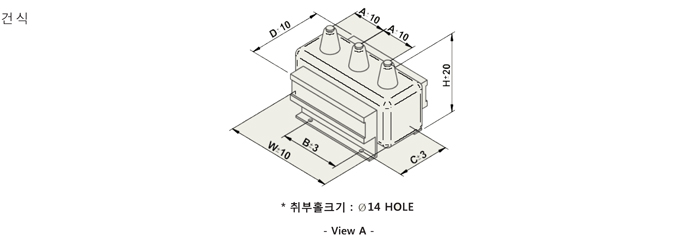

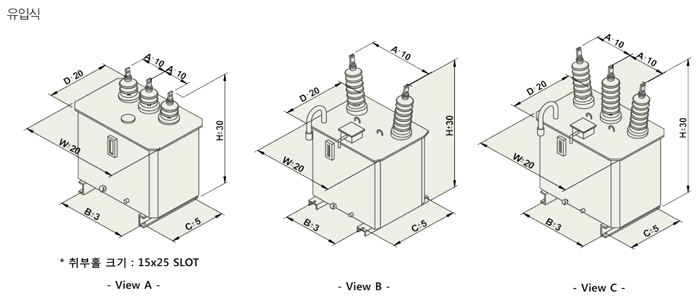

• 외형 및 치수

•

• 회로전압	방전용량	치수[mm]						유량	중량	그림
  [V]	[kvar]	H	W	D	A	B	C	[ℓ]	[Kg]
  220~600	10~1000	350	350	235	100	200	225	15	45	A
  2400~7200	10~3000	700	520	350	230	300	325	30	80	A
  12000~24000	10~3000	950	580	450	300	360	400	55	120	B
  12000~24000	10~2000	950	700	450	300	400	400	75	150	C

•

• System Voltage	방전용량	치수[mm]						중량	그림
  [V]	[kvar]	H	W	D	A	B	C	[Kg]
  200~600	10~1000	130	195	130	55	90	100	7	A
  2400~7200	10~1500	260	360	200	130	200	160	30	A

• ※ 이 홈페이지에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
