• 고조파 필터 설치 효과용

• 고조파 부하를 지닌 계통에 필터를 설치하는 경우 다음의 효과를 얻을 수 있습니다.
• - 계통 고조파 흡수
  - 역률 개선
  - 계통의 인덕턴스와 커패시턴스 간 공진 발생 문제 해결
  - 고조파 왜곡을 제한함으로써 설비의 성능 향상 및 수명 증가
•

• 고조파 필터 구성

• 수동형 고조파 필터의 설치는 고조파 전류를 억제하고 IEC, IEEE 등에서 제시하는 기준을 만족시킬 수 있는 가장 일반적인 방법 입니다. 고조파 필터는 고조파 전류를 흡수할 뿐만 아니라, 기본 주파수 상에서의 역률 개선을 위해 무효전력을 공급하는 역할을 합니다.

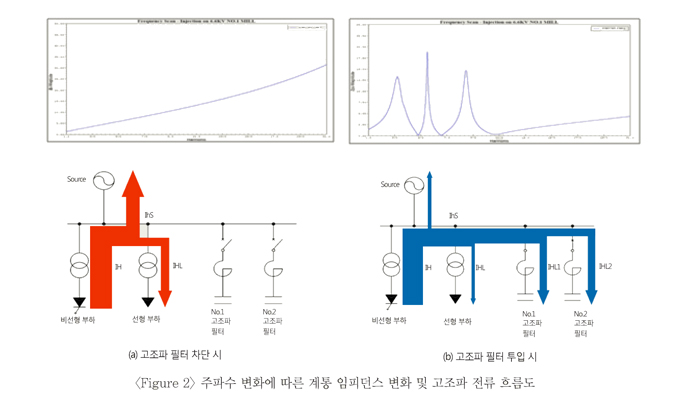

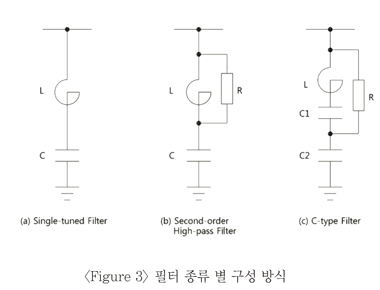

• 효과적인 고조파 흡수를 위하여 일반적으로 한개 차수 이상의 필터를 설치하며, 이는 발생되는 고조파 차수 및 전류량에 따라 선택 됩니다. 가장 일반적으로 적용되는 방식은 콘덴서와 리액터로 구성된 단일 동조 필터(Single-runed filter) 입니다. (주로 적용되는 필터 종류 별 결선방식은 Figure 3을 찹조하시기 바랍니다.) 필터 형태는 계통 고조파 해석에 기초하여 선정하게 됩니다. 삼화콘덴서는 계통 고조파 해석, 필터 설계, 제작 및 시운전과 관련하여 다양한 경험을 가지고 있습니다. 또한, 계통 해석을 위한 최신 해석 프로그램들을 보유하고 있으므로, 빠르고 정확하게 최적의 솔루션을 제공할 수 있습니다.

• 고조파 왜곡 제한치

• • ■ 고조파 전류 왜곡 규제치 (120V ~ 69,000V), IEEE 519발췌

  • Maximum Harmonic Current Distortion in Percent of IL
    Indivdual Harmonic Order (Odd Harmonics)
    Isc/IL	＜11	11≤h＜17	17≤h＜23	23≤h＜35	35≤h	TDD
    ＜ 20*	4.0	2.0	1.5	0.6	0.3	5.0
    20＜50	7.0	3.5	2.5	1.0	0.5	8.0
    50＜100	10.0	4.5	4.0	1.5	0.7	12.0
    100＜1000	12.0	5.5	5.0	2.0	1.0	15.0
    ＞1000	15.0	7.0	6.0	2.5	1.4	20.0
    Even harmonics are limited to 25% of the odd harmonic limits above.
    Current distortions that result in a dc offset, e.g., half-wave converters, are not allowed.
    *All power generation equipment is limited to these values of current distortion regardless of actual Isc/IL
    where
    Isc = maximum short-circuit current at PCC
    IL = maximum demand load current (fundamental frequency component) at PCC

  • ■ 고조파 전류 왜곡 규제치 (120V ~ 69,000V), IEEE 519발췌

  • Maximum Harmonic Current Distortion in Percent of IL
    Indivdual Harmonic Order (Odd Harmonics)
    Isc/IL	＜11	11≤h＜17	17≤h＜23	23≤h＜35	35≤h	THD
    ＜50	2.0	1.0	0.75	0.3	0.15	2.5
    ＞50	3.0	1.5	1.15	0.45	0.22	3.75
    Even harmonics are limited to 25% of the odd harmonic limits above.
    Current distortions that result in a dc offset, e.g., half-wave converters, are not allowed.
    *All power generation equipment is limited to these values of current distortion regardless of actual Isc/IL
    where
    Isc = maximum short-circuit current at PCC
    IL = maximum demand load current (fundamental frequency component) at PCC

  • ■ 고조파 전류 왜곡 규제치, IEEE 519발췌

  • Bus Voltage at PCC	Individual Voltage Distortion(%)	Total Voltage Distorton(%)
    69kV and below	3	5
    69.001kV through 161kV	1.5	2.5
    161.001kV and above	1	1.5

• IEEE에서 권장하는 전류 및 전압 고조파 웨곡 규제치는 상기 표와 같습니다. 삼화콘덴서는 일반적으로 IEEE 국제 기준을 적용하며, 고객의 요구에 따라 다른 규격의 적용도 가능합니다.
