• 특수용 콘덴서(고압 FUSE 내장형)

• 이 제품은 뱅크 보호 System인 NVS, 전압 차동방식, Open Delta 방식, 전류 검출방식 등과 연계하여 고신뢰도가 요구되는 초고압 송전선의 조상설비 특히 안전도가 요구되는 변전설비 등에 적용 할 수 있도록 폐사가 자체 기술을 통하여 특별히 개발한 제품입니다.

• 콘덴서의 고신뢰성	고장 ELEMENT의 신속한 분리동작

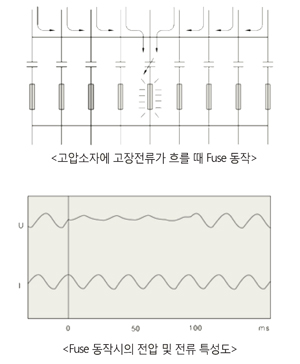

  통상의 콘덴서 뱅크는 여러 개의 단기 Unit으로 구성됩니다. 바람직한 보호방식은 뱅크 운전 중 고장이 발생했을 경우 영향을 최소화 하기 위해 해당 단기 혹은 단기내의 최소한의 소자 부분을 전원으로부터 분리, 절연 시켜주는 것입니다.	콘덴서에 내장된 Fuse는 유전체의 절연파괴가 발생함과 동시에 동작 되도록 특수 설계된 금속재질을 사용하고 있습니다. 고장시의 고장 소자 전류는 병렬회로 수에 따라 변하게 되는데 대개 정력전류의 15~20배 정도가 되어 고장 후 수 Cycle 이내 동작 됩니다.

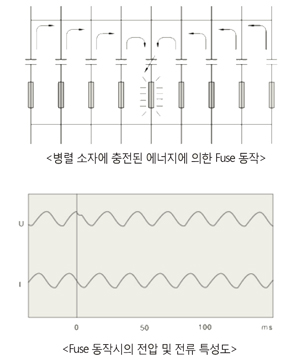

  Oscillogram of failure occuring close to the current crest U = Voltage across parallel group with faulty element I = Current through unit

• 	CASE의 파괴방지
  	● 일반적으로 Case파괴는 콘덴서 고장시 내부 Arc 발생에 의한 분해 Gas 압력의 상승에 기인됩니다. ● Fuse 내장형 콘덴서는 위쪽 그림에 나타난 것과 같이 단기내의 전 소자에 FUse를 접속하여 고장시 해당 소자 한개 만을 분리시켜 파급효과를 최소화시킨 것입니다. 또한 공해분제로 인한 비 PVB계 발화성 절연유의 사용이 불가피한 것이 세계적인 추세이기 때문에 대형사고를 방지하기 위한 안전도 확보가 시급한 과제라고 할 수 있습니다. ● Fuse 내장형 콘덴서는 고장소자를 신속히 회로로 부터 분리함으로써 Arcing에 의한 Gas 압력팽창이 방지 되고 NEMA 규정에 의한 콘덴서 파괴 확율 곡선의 안전대 영역에 있도록 설계하여 Gase파괴와 같은 위험이 전혀 없습니다.
  < 파괴확률곡선 : NEMA 규정 >

• 성능

• 관련규격	IEC 593(Internal fuse and internal overpressure disconnectors for shunt capacitor) 일반시험 항목은 IEC 60871-1에 준한다.
  허용전류	정격전류의 1.43배에 견딜 것.
  Fuse 내용성	개폐시의 돌입전류에 견딜 것. 건전소자는 고장소자에 의한 방전전류에 견딜 것. Fuse 동작 후 양극간은 정격전압 및 Surge성 전압에 견딜 것.
  방전시험	정격전압 × 1.7배 (VDC)의 전압을 충전한 후 방전 폐회로 내의 임피던스를 0에 가깝도록하여 급방전시킨 후 전체 소자수가 n개중 1개 이상의 단선이 없을 것.
  Fuse 동작시험	정격전압의 0.9배에서 최초 Fuse의 동작을 유발시키고 전압을 상승하여 정격전압의 2.2배 내에서 2번째 Fuse 동작을 유발시킨다. Case를 개봉하여 동작된 Fuse 양 극간에 정격전압 × 3.5배 (VDC), 10초에 견딜 것.

• 콘덴서의 수명

• 내장된 Fuse가 동작한 후 병렬로 접속된 소자의 전압 상승분은 수명에 영향을 미치지 않은 범위내에 있도록 설계시 직병렬 회로수를 산정합니다. 또한, 특수한 Fuse 선재를 사용함으로써 선재에서 발생될 수 있는 Loss분은 무시 할 수 있는 정도로 제한 하였습니다.
• ● Fuse 내장형 콘덴서의 기본적 개념은 큰 단위 용량의 콘덴서를 작은 소요량의 단위로 나누어 Segment 단위의 개별 보호를 시킴으로써 신뢰성을 향상시킨 것이라 할 수 있습니다.

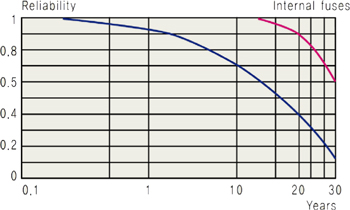

• ● 왼쪽 그림은 기존의 단기콘덴서에 의한 뱅크방식과 Fuse 내장형 단기콘덴서에 의한 뱅크방식의 신뢰도를 비교한 것입니다.

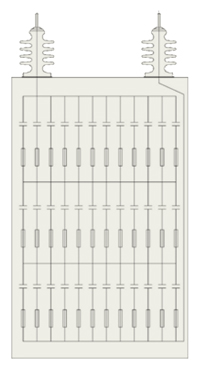

• < Fuse 내장형 콘덴서의 내부 회로도 >	< Fuse 내장형 콘덴서와 일반형 콘덴서의 신뢰성 비교도 >
