• 적용

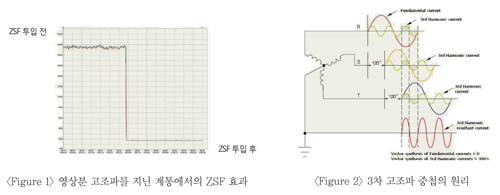

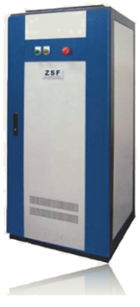

• 형광등과 같은 단상 비선형 부하의 보급이 확산되면서 중성선의 영상분 고조파 전류에 의해 배전선의 과열, 차단기 및 계전기의 오동작 등 전기설비의 피해 현상이 심각한 수준에 이르고 있습니다. 영상분 고조파 필터(ZSF)는 영상분 임피던스를 최소화하여 설계 제작한 반 영구적 필터이기 때문에 변압기의 2차측과 부하 밑단 분전반에 이르기 까지 어떤 위치에서도 성능을 유지할 수 있으며 설치 또한 용이한 구조로 되어 있습니다. 설치 위치에 따라 영상분 고조파전류를 최고 90% 이상 제거하여 계통의 전력품질을 안정화 시키는 이상적인 장치로서 3상4선식 배전계통에서 광범위하게 사용되고 있습니다. ● 적용 부하 : 컴퓨터, OA 기기, 전자식 형광등, 의료기기, 방송기기, 단상 SCR히터, 단상 UPS등 ● 적용 시스템 : 3P4W, 220~380V, 50/60Hz

• 특징

• ● 특허 획득 : 영상분 임피던스 공진을 이용한 고조파 저감장치(특허 제 0435106)개선된 영상분 고조파 필터(특허 제 0493987)
• ● 선로 전류 저감
• ● 중성선 전류 저감
• ● 고조파 규제치 만족(IEEE Std.519/AS-2279/BS G5/4)
• ● 전력품질 문제 해결
• ● 컴팩트한 구조 및 쉬운 설치
• ● 유지/보수 용이

• 영상분 고조파로 인한 문제점

• ● 과전류에 의한 차단기의 잦은 트립
• ● 변압기 과열
• ● 보호계기의 오동작
• ● 중성선 과전류/소손
• ● 통신선 장해

• 설치 시 이점

• ● 영상분 고조파로 인한 변압기 및 케이블의 온도 상승 억제 및 화재 방지
• ● 중성선 과전류, 과전압 문제 해결
• ● 3상 평형 및 계통의 안정성 확보
• ● 배전 계통의 용량 및 신뢰성 증가
• ● MCCB의 이상 트립 방지
• ● 변압기 및 전기기기의 과전류 억제
• ● 전력 계통 역률 개선 및 전력 요금 절감
• ● 비선형 부하의 고조파 전류에 의해 발생 되는 K-Factor 감소
•
